回路电阻测试仪工作原理及特性

2022-05-10 15:15:54

回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求,各种开关设备导电回路电阻的测量,其测试电流不得小于100A。对此立泰电力按新规程要求设计开发出新一代智能回路电阻测试仪产品,回路电阻测试仪适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。

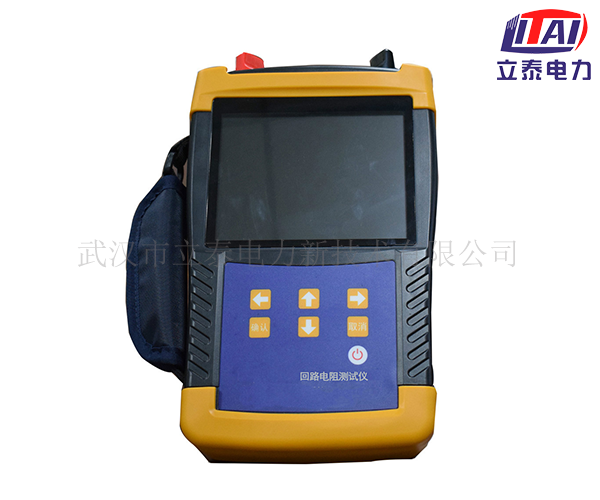

回路电阻测试仪

 回路电阻测试仪特性

  1、回路电阻自动测试仪也称接触电阻自动测试仪,主要用于各种高低压断路器(简称开关)主触头接触电阻值测量,还可以测试高低压电缆线路、母排、焊缝及任何超低阻无感电器的电阻值等。

  2、严格依照新标准规定执行,可长时间输出稳定不小于100A大电流,避免了回路电阻测试仪不能连续工作从而不能有效击穿“氧化膜”的弊端。

  3、采用新型电源和精密测量控制电路相结合,使得测量数据具有高精度和良好的重复性。

  4、具有自动化、操作简单功能,只需要按一个按钮就可以自动的测量出数据,无需人工调节,避免操作人员在调节电流过程中产生的数据不稳定性,同时大大提高了使用效率。

回路电阻测试仪工作原理

提供不小于200A的直流电源,经过科学的计算,使测量的被试品电阻值不受电流波动影响。适用于高压开关接触(回路)电阻的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。

电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。虽然在制作接地装置时,已对接地引下线连结处做了必要的防腐处理,但位于土壤中的连结点,仍会长期受到潮湿等因素的影响,出现接点腐蚀、开断、松脱等现象,导致接地引下线与地网接触点电阻值增大,不能达到电力规程的要求,使设备在运行中存在不安全隐患,严重时造成设备脱开地网运行。可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精·确测量。地网导通电阻测试仪用于测量接地引下线导通电阻值,通过历年测试值及相邻点测试值比较来判定故障点。地网导通电阻测试仪工作电源由内部锂电池提供,无需外接交流电源,测试过程由单片机控制完成,具有操作简单、测试速度快、测试数据稳定、便于携带等特点。

由于断路器接触电阻很小,只有用很高的电流检测,才能保证一定的精度,抗干扰能力也越强。 用于断路器接触电阻和载流导体电阻的高精度测量,能长时间、稳定输出大电流。

 回路电阻测试仪操作方法

1.按图三接线方法接线。

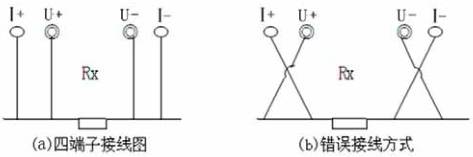

四端子接线图

图三 四端子接线图


  2.回路电阻测试仪面板与测试线的连接处应扭紧,不得有松动现象。

  3.应按照四端子法接线,即电流线应夹在被试品的外侧,电压线应夹在被试品的内侧,电流与电压必须同极性。

  4.检查确认无误后,接入 220V 交流电,合上电源开关,回路电阻测试仪进入开机状态。

  5.调节“电流选择”旋钮,选择要选用的电流档位,然后按下“测量”键此时电阻表显示值为所测的回路电阻值。若显示 1,则表示所测回路电阻值超量程。

  6.测量完毕,断开电源开关,将测试线夹收好,放入附件包内。

  回路电阻测试仪故障现象及排除

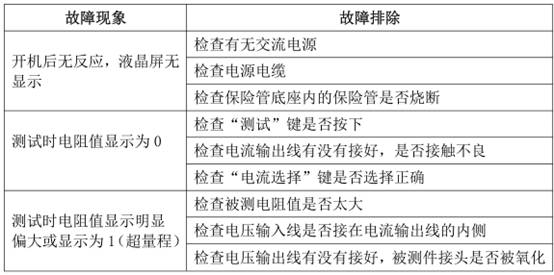

故障现象及排除

  回路电阻测试仪注意事项

  1. 使用回路电阻测试仪前请仔细阅读立泰电力产品说明书。

  2. 请按照说明书上正确的接线方法接线。

  3. 本回路电阻测试仪不得测试带电回路中的回路电阻。

  4. 回路电阻测试仪在使用中必须可靠的接地。

  5. 电流线用户不得随意更换。

  6. 回路电阻测试仪不使用时应置于通风、干燥、阴凉、清洁处保存,注意防潮、防腐蚀性的气体。
