40A型变压器直流电阻测试仪测试操作方法与注意事项

2021-02-05 10:30:48

当我们在选择40A型变压器直流电阻测试仪的时候,不单单只了解40A型变压器直流电阻测试仪功能特点及参数性能,最重要的还要了解40A型变压器直流电阻测试仪测试操作方法与注意事项,是否在使用时操作简单,规避 一些不必要的操作误区。

40A型变压器直流电阻测试仪测试操作方法与注意事项请看以下叙述:

1、40A型变压器直流电阻测试仪接线:把被测试品通过专用电缆与本机的测试接线柱连接,连接牢固,同时把地线接好。

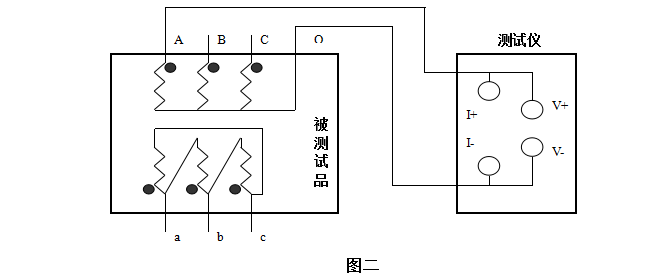

      A、直接测量接线。见图二:

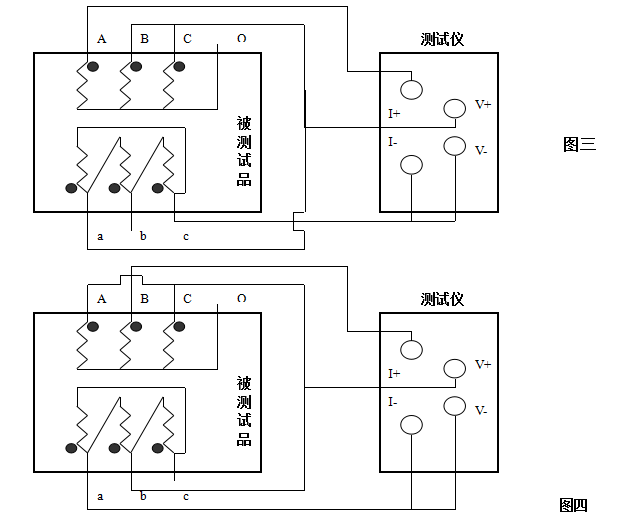

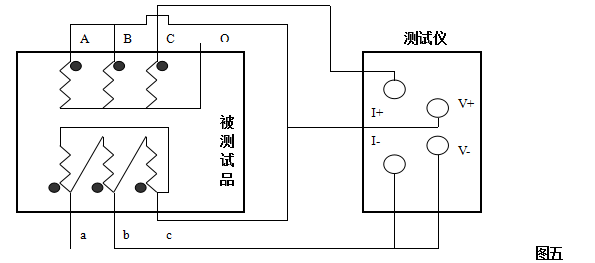

B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。


     图三,图四,图五分别为测量低压Rac,Rba,Rcb接线方法

2、电流选择:打开电源开关(开关上I为开,O为关)同时显示屏上会显示全部电流值,这时可通过选择键对所测试品预置电流进行选择,每按一下选择键,光标会滚动在各电流值5A、10A、20A、40A之间。

3、测试:当选择好电流后,按下确认键,就开始测试,表头同时指示所选电流值。当按下确认键后,显示屏上显示“正在充电”,过几秒钟之后,显示“正在测试”,这时说明已充电完毕。进入测试状态,几秒后,就会显示所测阻值。(屏上会同时显示所选电流值与所测得的电阻值,I=“ ”A;R=“ ”mΩ/Ω)

4、测试完毕后,按“复位”键,变压器直流电阻测试仪电源将与绕组断开,同时放电,音响报警,电流表回到零位,这时显示屏回到初好听状态,放电音响结束后,可重新接线,进行下次测量或拆下测试线与电源线结束测量。

40A型变压器直流电阻测试仪测试操作方法与注意事项

1、在测无载调压变压器倒分接前一定要复位,放电结束后,报警声停止,方可切换分接点。

2、在拆线前,一定要等放电结束后,报警声停止,再进行拆线。

3、选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程时,由于电流达不到预设值,仪器一直处在“正在充电”状态。欠量程时,显示“电流太小”,当出现此两种状态时要确认量程,选择适合的电流进行测试。

4、用助磁法时注意量程。因为高压线圈两个并联加上一个串联,在整个测试回路加入了1.5倍的高压线圈电阻,选择量程时要折算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

5、助磁法三条线的短接点在放电完毕后拆线时,可能有剩余电流,拆除时可能会打火放电,此属正常现象。
