20A直流电阻测试仪测试操作方法及注意事项,直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目, 能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足感性线圈直流电阻快速测量的需要,我公司利用自身技术优势研制了直流电阻测试仪。20A直流电阻测试仪测试操作方法及注意事项如下:
1、测试接线:将被测试品通过专用测试线与本机接线柱连接,连接牢固,同时把地线接好。

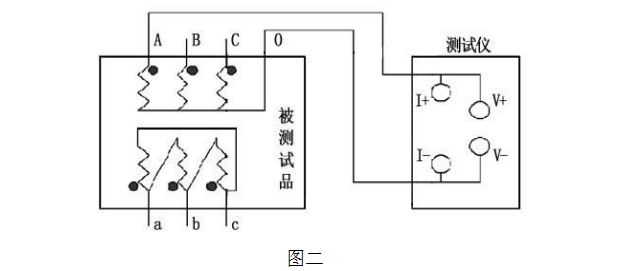

A: 单相测量法,见下图

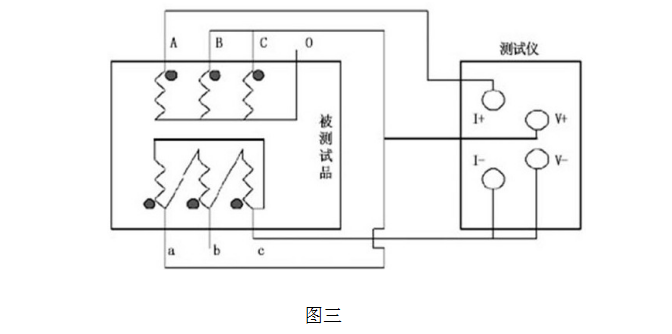

B、助磁法接线见图三~五(适用于 Y(N)-d-11 联接组别)。
对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的最`大电流比较小,或者为了加快测量速度,可选择助磁法测量。下图中,图三、图四、图五分别为测量低压 Rac、Rba、Rcb 的接线方法。
2、 操作方法

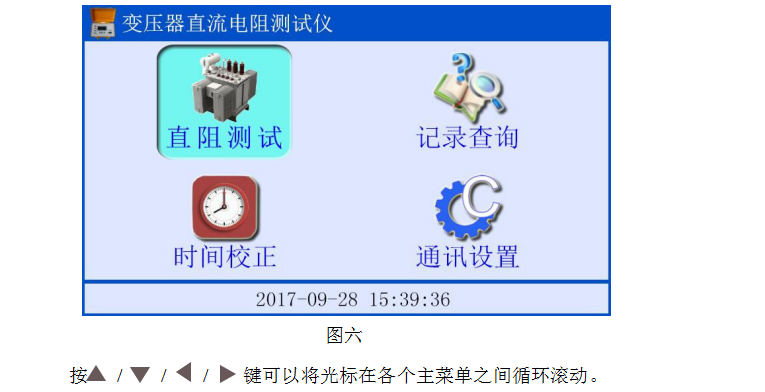

(1) 开机测试:接入交流 220V 电源线,打开电源开关,仪器显示“变压器直流电阻测试仪”,几秒钟以后进入主界面,显示如下图:

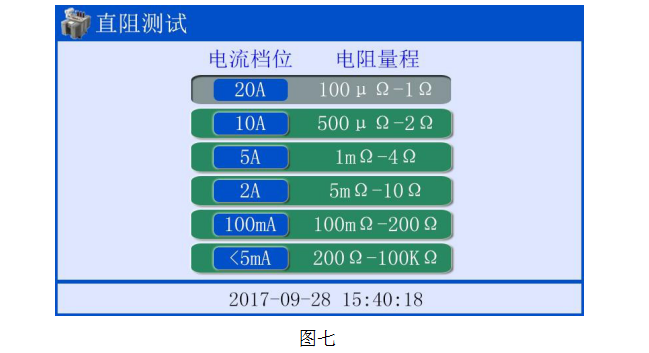

(2) 测试电流选择:将光标移动到“直阻测试”主菜单,然后按确认键进入电流
选择界面,如下图所示:
根据被测试品选择对应的测试电流档,按 / 键选择测试电流档位。
(3) 直阻测试:测试电流选好以后,按确认键开始测试,进入直阻测试界面。

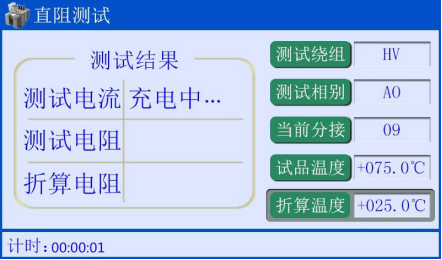

液晶显示“充电中”,如下图所示:
图八
等待测试电流稳定过程中,可以设置测试参数。按 / 键在测试绕组、测试相别、当前分接、试品温度和折算温度各参数之间循环选中,当光标选中某一参数时,按 / 键修改该项的参数值。

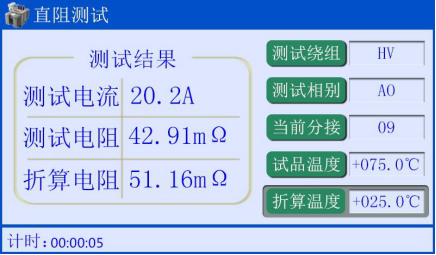

待测试电流值稳定后,仪器自动计算并显示试品当前温度下的测试电阻值,并且同时显示折算温度下的折算电阻值。显示如下:
测试完成后如果需要打印测试数据,按仪器面板上的打印键即可打印测试数据,
如下图所示:
图十

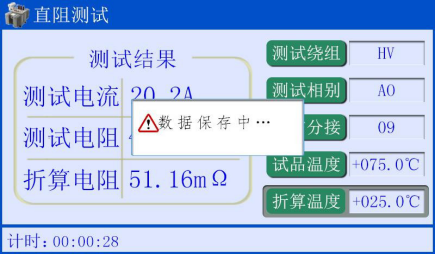

测试完成后需要存储当前数据,按仪器面板上的保存键即可。如下图所示:
图十一

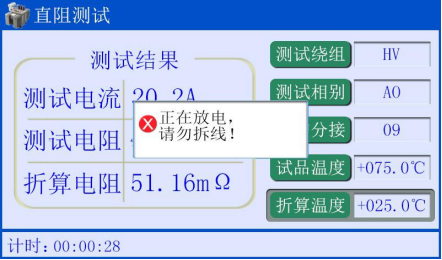

测试完毕后,按返回键,仪器测试电流断开,同时放电,液晶显示界面有正在放电提示,同时有音响报警。如下图所示:
图十二
放电完毕,液晶回到主界面菜单。
注意:测试有载调压变压器或其它感性负载时,请一定要等到放电报警音结束后,再重新接线进行下次测量,或关断电源拆下测试线!
(4) 记录查询:开机主菜单界面(图六),将选择光标移动到记录查询菜单,按确定键,进入测试记录界面分为“无测试记录”和“有测试记录”两种情况.。

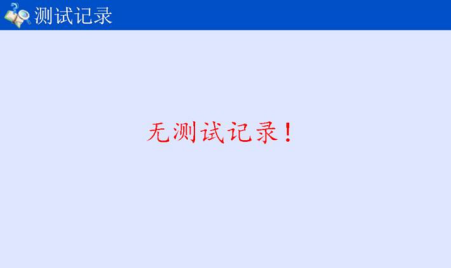

无测试数据时显示如图十三:
图十三

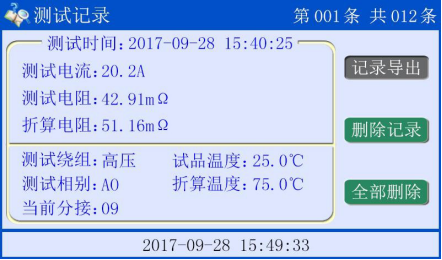

有测试数据时显示如图十四:
按 / 键光标在删除记录、全部删除、记录导出之间循环选中。按/ 键可以逐条浏览测试记录。
图十四
记录导出:光标移到记录导出选项,仪器插上 U 盘(液晶显示器右下角出现 U盘图标),按确定键可以将当前存储的数据导出到 U 盘内。
删除记录:光标移到删除记录选项,按确定键,删除当前单条记录。
全部删除:光标移到全部删除选项,按确定键,出现全部删除提示框,然后再按确定键可以将本机存储的所有数据一次性全部删除,完成后显示无测试记录图十三。
操作完成,按返回键退出记录查询菜单,返回到主菜单。

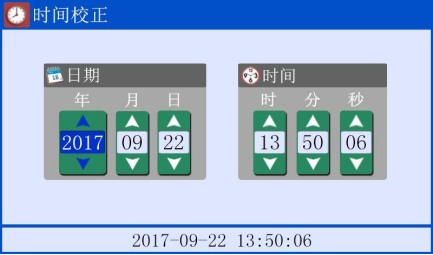

(5) 时间校正:开机主菜单界面(图六),将选择光标移到时间校正菜单,按确定键,进入时间校正子菜单,显示如下图:
图十五
在时间校正界面下按 / 键光标在年、月、日、时、分、秒各选项间循环滚动,光标选中某一选项,按 / 键修改选项的数值,时间校正完毕后,按返回键,退出时间设置。
(6)

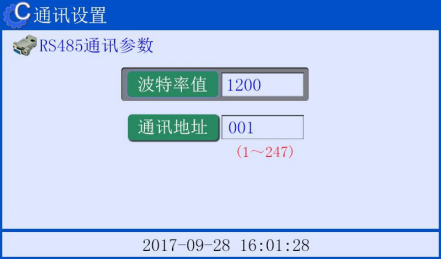

通讯设置:开机主菜单界面(图六),将选择光标移到通讯设置菜单,按确定键,则进入通讯设置子菜单,显示如下图:
图十六
按 / 键光标在波特率值和通讯地址选项间循环选中,当选中某一参数值后, 按 / 键修改该参数值,按返回键返回上一级菜单。
20A直流电阻测试仪测试操作方法及注意事项
1、在测量无载调压变压器倒分接线前一定要等放电结束后,报警声停止,方可切换分接点。
2、拆线前,一定要等放电结束后,报警声停止,关断电源后,再进行拆线。
3、选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程使用时,由于电流达不到预设值,即使强行继续测试结果稳定性太差。欠量程时, 电流太小,对于大容量变压器数据不稳定。当出现此两种状态时要确认量程,选择合适的量程进行测试。
