直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。直流电阻测试仪它采用开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能，交、直流两用，便于现场及野外测试。我们在使用直流电阻测试仪在操作中别忘记这几点。

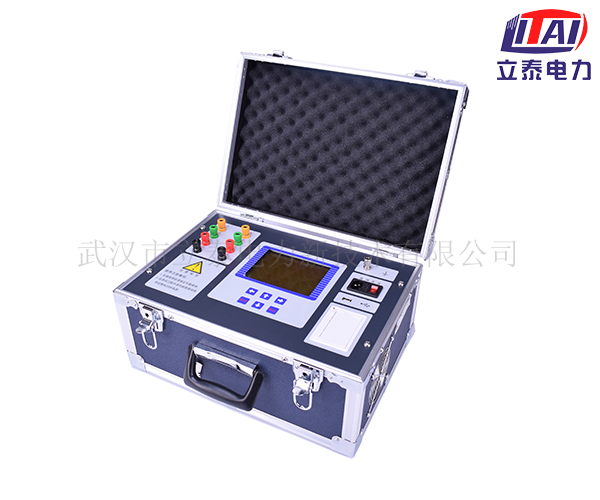

直流电阻测试仪

使用直流电阻测试仪在操作中别忘记这几点

使用直流电阻测试仪在操作中需要注意以下几点事项：
　　(1)在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过直流电阻测试仪泄放能量。一定要在放电指示完毕后才能拆掉测试线；
　　(2)对于无载调压变压器，不允许测量过程中切换分接开关；
　　(3)测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待30秒钟后才可拆卸接线；
　　(4)测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长；
　　(5)开机前请检查电源电压：交流220V±10%50Hz；
　　(6)试验时请确认被测设备已断电，并与其它带电设备断开；
　　(7)试验时机壳必须可靠接地；
　　(8)试验时不允许不相干的物品堆放在设备面板上和周围；
　　(9)更换保险管和配件时，请使用与本直流电阻测试仪相同的型号；
　　(10）本直流电阻测试仪注意防潮、防油污；

使用直流电阻测试仪在操作中别忘记这几点，直流电阻测试仪测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源开关。
