带电电缆识别仪进行停电识别时一定要进行以下安全测试和按电缆识别仪进行测试时操作步骤来，以避免造成人员伤亡或损坏识别仪及其它设备。使用停电识别功能时，要对被测电缆进行带电检查，并确保该电缆处于无电状态。

将电缆识别仪接入被测电缆前，要对其附近末加保护的电缆识别仪或电缆进行安全检查，并将这些带电部分用绝缘材料进行安全保护。

电缆识别仪进行测试时操作步骤

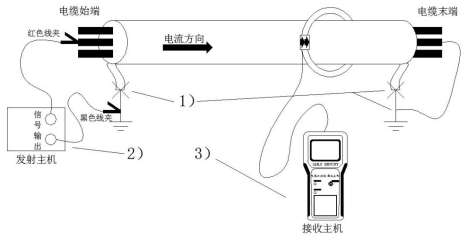

1、识别停电电缆: （接线示意图如下）

1）测前准备: 电缆两端断电、末端芯线接地、断开两端铠装接地线；

2）发射主机准备：测试线按颜色接入主机，黑色接大地，红色接芯线，短按电源键切换到“停电识别”模式，回路状况不为“高阻”，表示工作正常；

3）接收主机准备：按电流方向套入测量线圈，长按“功能按键”开机，收到信号与发射信号同步则工作正常，否则需短按“功能按键”提高增益档位；

4）现场识别：识别过程中勿更改增益档位，在电缆沿线按电流方向测试任意电缆，接收信号与近端信号方向、幅值、间隔相似的则为待识别电缆。

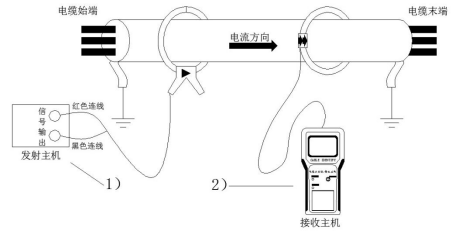

2、识别带电电缆: （接线示意图如下）

1）发射主机准备：将卡钳卡入电缆，接线柱按颜色接入发射主机，短按电源键切换到“带电识别”模式，卡切接入为“已接入”，表示工作正常；避免卡钳信号直接耦合到测量线圈，测量时应与卡钳保持1米以外的距离；防止卡钳对邻近电缆的串扰，卡钳也应与邻近电缆保持一定距离。

2）接收主机准备及现场识别：同“识别停电电缆”3）、4)条所述。

电缆识别仪进行测试时注意事项

1）现场电缆识别前应在信号发射端测试信号幅值，如无信号或信号弱可短按“功能按键”提高增益，直到出现明显的有效信号，现场测试中以该信号作识别依据，请勿随意更改增益档位，使识别信号的特征偏离该测试信号的特征。

2）停电识别时，未使用的线芯应悬空，避免信号从待识别电缆中回流，抵消注入信号。

3）带电识别时，接收线圈测试应和发射卡钳保持1米以外的距离，避免接收线圈直接感应发射卡钳的信号。如增益提高后仍收不到有效信号，应检查电缆铠装层是否有断点或电缆两端接地不可靠。根据情况，将电缆两端有效接地或在铠装断开处前后分别接地，然后分段识别。

4）带电识别时，发射卡钳卡入要识别的电缆后，与周围邻近的电缆应保持一定的距离，否则会发生信号耦合到邻近电缆，相邻电缆同时存在较强的信号。如无法隔开邻近电缆，则应降低增益档位，在卡钳注入信号附近分别测量要识别电缆和邻近电缆，尽可能通过幅值能区分出要识别电缆。

5）带电识别时，如果在卡钳附近能收到信号，在待识别现场又无法收到信号或信号很小时，说明该待识别电缆的铠装屏蔽层有接地点，这种情况只能在信号突然变小或消失处进行分段识别，或将电缆停电后，将电缆始端和末端的芯线接地，利用芯线作信号回路进行识别。

6）发射主机打开电源后，输出端会间断输出脉冲高压，人体请勿触碰输出端子及连接线的金属部分。一般应提前接好输出线夹，在打开电源，拆线前应先关闭电源，以免电击伤人！
