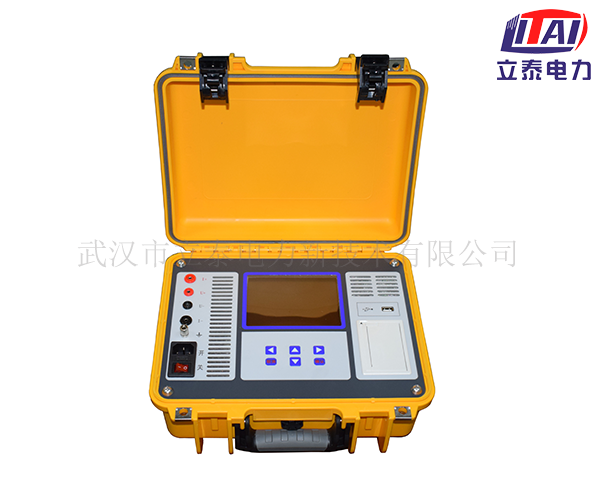

业内人都知道，我们在需要用到直流电阻测试仪做变压器的试验的时候，可以通过用计算公司的方式来选择合适电流的直流电阻测试仪，那么选择电流合适的直流电阻测试仪型号的计算公式有哪些，还有很多人平时没做知识贮备的可能不知道哦，这篇选择电流合适的直流电阻测试仪型号的计算公式建议收藏。
当交流空载电流通过变压器绕组中的额定电压时，铁芯中会有一个额定磁通密度BN。这时铁芯的磁导率会比较低。测量直流电阻时，需要使磁芯的磁密度大于BN，降低磁芯的电导率，以降低电路的时间常数和反电动势，缩短建立时间，因此，测量直流电阻时的直流电流至少应为：
公式 1
I = k√2i0In + 100
其中 K：常数 > 1
I0：交流额定频率，额定电压下空载电流百分比（%）
输入：被测绕组额定电流（A）
其中 √2 是直流电流等于交流电流的幅度。当因子 K 大于 1 时，磁芯中的磁密度 > BN，测量直流电阻时，磁芯的磁导率 μ 会降低。
公式 2
当变压器绕组为星形（Y）接法时，线电流等于相电流，由上式可以得出，测量直流电阻时要施加的电流为：
IY = 1.41 千升：100
公式 3
变压器绕组为三角形（D）连接时，空载电流的线电流为相电流的√3倍，而测量直流电阻时的直流电流按1/3和2//3的比例分布的总电流。因此，要测量直流电阻，请按如下方式添加电流：
ID = 1.41x3 / 2 + 1 /√3ki0Inx100 = 1.22 ki0In÷100
当k为3-10时，即测量直流电阻时的励磁安匝为空载安匝的3-10倍，则可以使铁芯内的磁密度大于BN，接近于饱和，即测量直流电阻时的直流电流等于额定电流的2%-10%。如果直流电流太大，测量时间太长，由于绕组加热温度升高，电阻会发生变化，测量误差会增大。
