直流电阻测试仪怎么使用及步聚方法

2023-02-28 10:25:14

直流电阻测试仪怎么使用及步聚方法,直流电阻测试仪是代替双臂电桥、直流单的高精度换代仪器。直流电阻测试仪用了先进的开关电源技术,仪器的测量速度比电桥快百倍,显示部分由四位半LCD液晶显示结果,三位半LCD液晶显示测试电流值或者环境温度,克服了同类产品由LED显示值在阳光下不便读数的缺点,同时也具备了自动消的功能。直流电阻测试仪具有精度高、测速快、抗干扰能力强、体积小、显示直观、电省、测试数据靠,不受人为因素影响的优点。直流电归测试仪内装可充电电池组(12V),交直流两用,利于现场及野外测试。

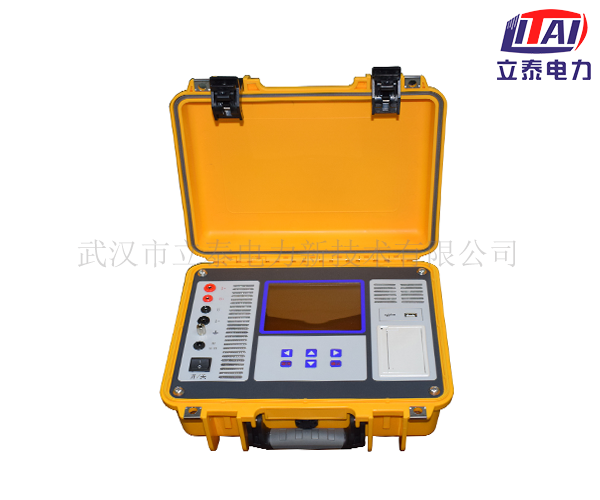

直流电阻测试仪使用方法


直流电阻测试仪使用方法

1、直流电源测试:闭合总电源开关,相应有指示灯亮,按下“启停”键,即可进行测试。测试完毕,按下“复位键”正在放电”,等仪器返回到开机的界面,关闭总电源开关,相应的指示灯熄灭,再转换测试夹,进行再次测试。

2、交流电源测试:接上交流AC220V电源,“充电”指示灯亮,闭合总电源开关,具体操作同直流电源操作不变

直流电阻测试仪使用步骤

1、测量前的准备:

首先将电源线以及地线可靠连接到直阻仪上,然后把随机附带的测试线连接到直流电阻测试仪面板与其颜色相对应的输入输出接线端子上,将测试线末端的测试钳夹到待测变压器绕组两端,并用力摩擦接触点,以确保接触好。接线方法如下图打开电源开关。

直流电阻测试仪提供了几种不同的测量电流,您可以根据需要按“▲”和“▼”键键进行选择,请注意每种测量电流的Zui大测量范围,以免出现所测绕组直流电阳大于所选电流的Zui大测量范围,使测量开始后电流达不到预定值,导致直阻仪长时间处于等待状态。

"查看”键用于查看和打印已经存储的测量数据。(详见“数据的查看和处理”)。选择好测量方式和测量电流后,按“测量”键开始整个测量过程。

2、开始测量:

直流电阻测试仪在按下“测量”键后开始对被测绕组充电

显示器中部显示区将出现一个充电进度条,进度条上部为当前的电流值,一般在测量大电感负载时,电流达到稳定需要一定时间,电流值

由零向额定值上升。

注意:如果充电进度条长时间停滞在某一电流值不再上升,则可能当前的绕组电阻值超过了所选电流的测量范围,使电流达不到预定值请按“退出”键退出测量,然后选择小一档的电流再试

当电流达到额定值后,充电结束,直流电阻测试仪开始对数据进行采样计算。显示器提示“正在测量,请稍侯”,计算完毕后,所测电阳值将显示在显示屏上。待数据稳定后,即可以按“存储”键存储或按“打印”键打印数据。在测量无载分接开关时,不允许直接切换分接开关,必须退出测量状态,放电完成后才能切换分接开关!

3、结束测量:

测量完毕后,按“退出”键退出测量,此时如果是电感性负载,直流电阳测试仪将自动开始对绕组放电,显示器提示“正在放电,请稍候”,并发出蜂鸣音提示,放电指示消失后,即可拆除测量接线,测试下一绕组。

直流电阻测试仪使用注意事项

1、试验时不允许不相干的物品堆放在设备面板上和周围

2、在测量完感性负载时不能直接拆掉测试线,以免由于电感放电危及测试人员和设备的安全,本机的输出端设有放电申路。关闭输出时电感会通过仪器泄放能量。一定要在放电指示完毕后才能振掉测试线

3、试验时请确认被测设备已断电,并与其它带电设备断开。

4、测量过程中如果电源突然断电,本机会自动开始放电,请不要立刻拆卸接线,至少等待30秒钟后才可拆卸接线

5,开机前请检音电源电压: 交流220V+10% 50Hz。

6、测量时,其他未测试的绕组请勿短路接地,否则会导致变压器充磁过程变慢,数据稳定时间延长

7、试验时机壳必须可靠接地。

8、对于无载调压变压器,不允许测量过程中切换分接开关

9、更换保险管和配件时,请使用与本仪器相同的型号。

10、本仪器注意防潮、防油污。
