变压器直流电阻测试仪测试与操作方法

2022-04-01 14:55:49

次

在电力行业的工作者都知道变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，也可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。但是对于测试时变压器直流电阻测试仪测试与操作方法应该很少人知道和了解。

变压器直流电阻测试仪测试与操作方法

A：单相测量法，见下图七

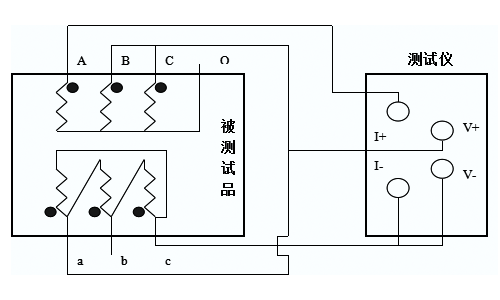

B、助磁法接线见图八～十（适用于Y（N）-d-11联接组别）。

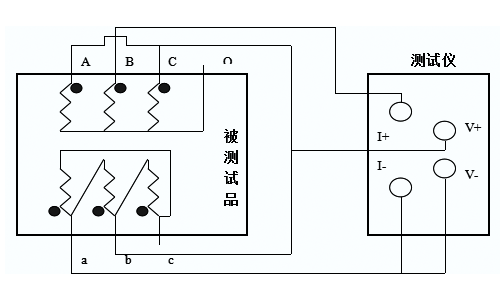

对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的最`大电流比较小，或者为了加快测量速度，可选择助磁法测量。下图中，图八、图九、图十分别为测量低压Rac、Rba、Rbc的接线方法

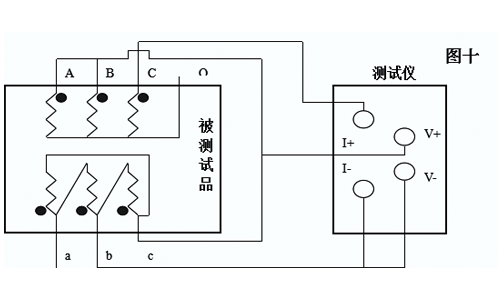

图10

图八、九、十分别为测量低压Rac，Rba，Rbc的接线方法

以上图文结合的介绍了变压器直流电阻测试仪测试与操作方法，现在是说说售后服务，变压器直流电阻测试仪自购买之日起一年内，属于我公司（立泰电力）的产品质量问题免费维修，终身提供保修和技术服务。如发现变压器直流电阻测试仪有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。
