过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器）的工频放电电压测试具有独特的功效。 过电压保护器测试仪工频放电试验接线方法则该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。

   过电压保护器测试仪工频放电试验接线方法在过电压保护器的相地之间的放电。测试时，每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。

  两种过电压保护器,测试相地之间放电的接线图分别为图一,图二

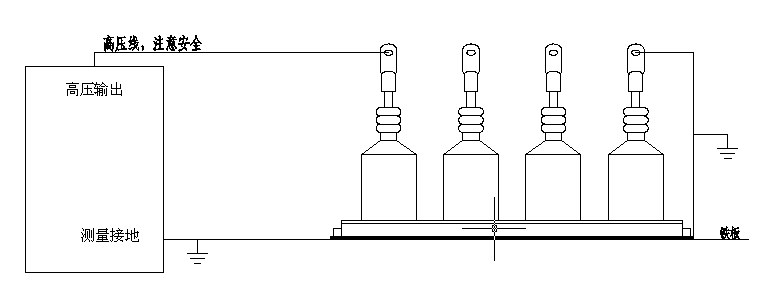

 相地之间放电接线图(图一)

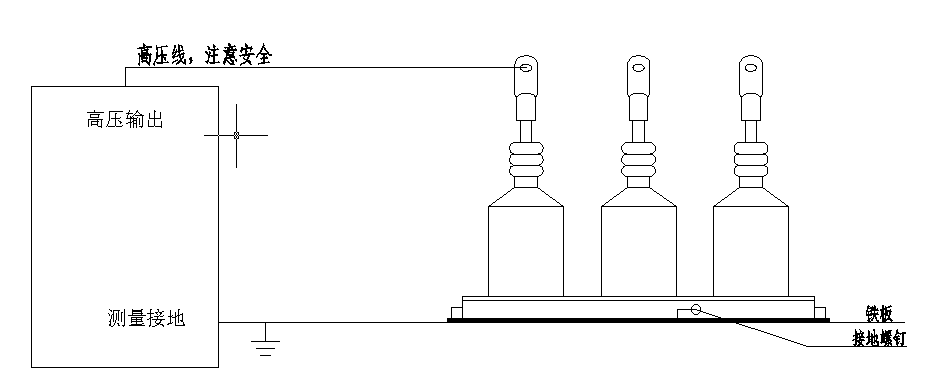

相地之间放电接线图(图二)

 过电压保护器测试仪性能特点

       1. 过电压保护器测试仪采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。

       2.全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。

       3. 过电压保护器测试仪操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.

       4.一体化机型，内附高压电源，便于现场测试，减少现场接线。

       5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

      6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

      7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压,迅速降压,声音报警。

      8.抗震性能： 过电压保护器测试仪采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

      9.高压电缆：为耐高压绝缘导线，但为了测量精·确，请悬空使用。
