微机继电保护测试仪试验中，“交流试验”模块是继电保护测试仪中一个通用型、综合性测试模块，它由独立的6路电压和6路电流测试单元组成，通过软件界面的3P、6U、6I、12P和序分量五个按钮进行相互的切换输出与测量，这些独立的单元互相调用，能充分满足电力系统各种条件下的交流（直流）试验，操作模式有“手动”、“半自动”和“全自动”方式，方便测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间，并自动计算出返回系数。接下来详细说说微机继电保护测试仪做交直流试验的测试方法与接线图。
交流试验操作界面

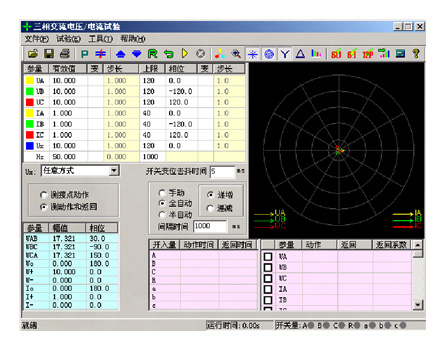

交流试验可以通过主操作面板进入，在面板功能模块中选择“交流试验”双击，进入，如下图所示：

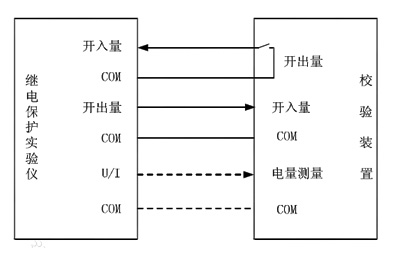

继电保护交流试验接线过程非常简单，将相应的电压信号或者电流信号输入到保护装置的UA、UB、UC或者Ia、Ib、Ic，开关量信号也对应接入保护装置的两节点之间，接线方法如下图所示：
接线完毕之后，进入交流试验界面，对部分参数设置，设置内容如下：
（1）基本电量设置：设置测试项目的电流电压起始值，步长值，例如：如果输出电压的是80V，以每1V作为步长，设置时将Ua起始电压设为80V，步长设为1V，电流同理，以此类推。
（2）测动作和返回：选择该项是通过开关量反馈动作时的返回值和动作值，一般建议使用该项，“测接点动作”只记录动作值，不记录返回值。
（3）试验方式：有三种工作模式，“手动试验”，“自动试验”和“半自动试验”如果没有特定要求，建议使用自动试验，自动试验时智能操作模式，自动升或者降电源信号，收到返回信号时自动停止测试。
完成以上设置之后，可以在面板选择试验或者按F2键开始测试，测试完成后，动作电压，动作时间以及动作返回值会在屏幕的下部分显示。
综上所述，微机继电保护测试仪做交直流试验的测试方法与接线图已经介绍清楚，对于微机继电保护测试仪的相关信息都可以自行了解，也希望能帮到正在迷惑的工作者。在这也推荐几篇关于继电保护测试仪技术上的文章：继电保护测试仪正确使用方法和原理，微机继电保护测试仪哪家好，微机继电保护测试仪仪器特点介绍。
