LT1300 六相工控继电保护测试仪

LT1300 六相工控继电保护测试仪

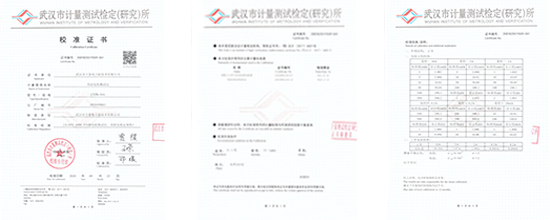

第三方检测报告



24小时服务热线:157-2702-6057

售前咨询 :027-87582420

  • 产品概述
  • 功能特点
  • 详细参数
  • 产品视频
  • 产品图集
  • 出厂报告
  • 产品说明书
  • 产品附件
  • 故障处理

 本索引旨在引导试验人员:各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。

  继电器试验:

继电保护类型

测试项目

建议试验的模块

备     注

信号继电器

相应的测试项目

直流试验



交直流试验

若是要求交、直流混合输入的中间继电器,请在“交直流试验”模块中测试

额定电流太小的信号继电器,可用测试仪的电压回路输出测试

时间继电器

中间继电器

重合闸继电器

其它直流电压、电流继电器

电流继电器

相应的测试项目

交流试验

可在“交流试验”专门的序分量模块中测试序分量继电器

也可在“I-t特性”模块中测试反时限继电器

过(欠)电压继电器

序分量继电器

同步检查(或相位比较)继电器

反时限电流继电器

差动继电器

直流助磁特性

差动继电器、差动谐波、交直流试验、谐波试验

试验时请参考说明书中的正确接线

谐波制动特性

比例制动特性

差动继电器、交流试验

功率(方向)继电器

相应的测试项目

功率方向及阻抗、交流试验

测试功率(方向)继电器前,应预先确定接线类型,和保护大致的动作边界

阻抗继电器

同期继电器

相应的测试项目

同期试验、交流试验

“同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出

频率继电器

相应的测试项目

频率及高低周

单机试验选择“自动变频”方式时,能测试频率滑差定值


  微机保护试验:


继电保护类型

测试项目

建议试验的模块

备     注

线













多段过流

相应的测试项目

交流试验

只要方法得当,用“交流试验”模块能进行大部分继电器和微机保护的试验,应重点学习该模块

过(欠)电压

序分量电压电流

频率装置

功率方向保护

重合闸及转换性故障

相应的测试项目

整组试验、线路保护、状态序列、6-35KV线路保护综合测试

要求测试检同期和检无压,用Ux作为待并侧电压输出,HF-2000C测试仪是用Ua代替Ux进行试验

距离和零序

距离和零序定值校验

距离和零序、线路保护、整组试验、交流试验

“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值

阻抗特性

阻抗特性

工频变化量距离

定值校验

距离和零序、线路保护

应设置故障电流足够大,比如10~15A(当为5A制CT时)

复合电压闭锁(方向)过流

过流、低压、负序电压、灵敏角等

交流试验、6-35KV线路保护综合测试

有的保护的“低电压”和“负序电压”由不同的端子输入,试验时需更换接线

低周、低压减载装置

相应的测试项目

频率及高低周、6-35KV线路保护综合测试

若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点









差动保护

比例制动特性

差动保护、差动定值、交流试验

发电机差动保护,用“差动保护”进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护

“差动保护”注重曲线特性搜索,而“差动定值”模块注重差动定值测试,二者结合,能全面测试差动保护

谐波制动特性

差动保护、差动定值、谐波试验

失磁保护

相应的测试项目

交流试验

试验时应注意输出的电压电流的夹角

励磁保护

复合电压闭锁(方向)过流(后备)

相应的测试项目

请参见上文“线路保护”部分

请参见上文“线路保护”部分









自动准同期装置

相应的测试项目

同期试验

做自动调整试验时,测试各开入量必须按说明书要求接线

母线差动保护

相应的测试项目

交流试验

请参见 “南瑞部分保护”有关BP-2B和RCS-915的说明


LT1300 六相工控继电保护测试仪主要特点

电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式  装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。

接口完整  装置带有USB通讯口,可与计算机及其它外部设备通信。

完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。


 额定参数

    参数

电流通道数

标准6

电压通道数

标准6

交流电流输出范围

30A /相或180A(六相)

直流电流输出范围

10ADC /

交流电压输出范围

120VAC /

直流电压输出范围

160VDC /

额定参数

  交流电流输出

6相电流输出时每相输出(有效值)    030A    输出精度   0.2

3相电流输出时每相输出(有效值)    060A

6相并联电流输出(有效值)         0180A

相电流长时间允许工作值(有效值)   10A

相电流最大输出功率   300VA

6相并联电流最大输出时最大输出功率   1000VA

6相并联电流最大输出时允许工作时间   10s

频率范围(基波)   201000Hz

谐波次数   120

  直流电流输出

电流输出   0±10A / 每相   输出精度   0.5

最大输出负载电压   20V

  交流电压输出

相电压输出(有效值)   0120V    输出精度   0.2

线电压输出(有效值)   0240V

相电压 / 线电压输出功   80VA / 100VA

频率范围(基波)   201000Hz

谐波次数   120

  直流电压输出

相电压输出幅值   0±160V    输出精度   0.5

线电压输出幅值   0±320V

相电压/ 线电压输出功率   70VA / 140VA

  开关量

8路开关量输入

空接点     120mA24V

电位接点接入    0”:0  +6V1”:+11 V  +250 V

4对开关量输出    DC220 V0.2 AAC220 V0.5 A

  时间测量范围

0.1ms  9999s    测量精度 0.1mS

继电保护测试仪视频功能介绍

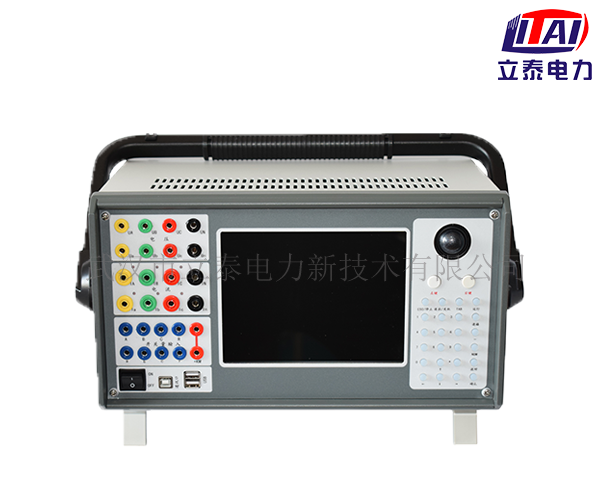

继电保护测试仪正面图

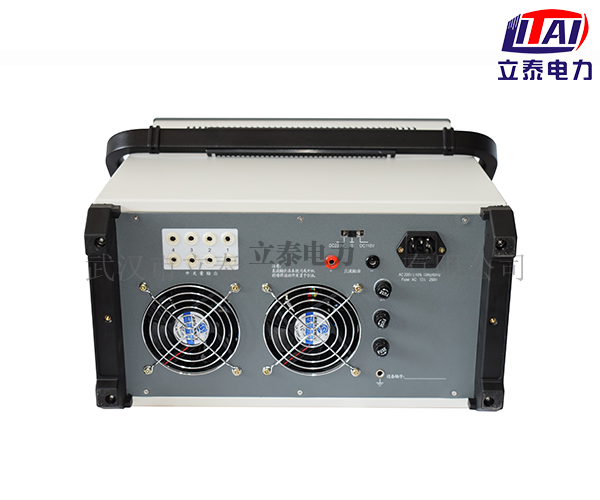

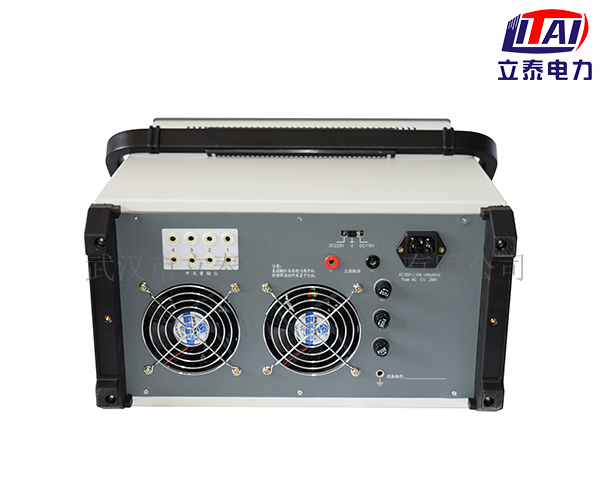

继电保护测试仪背面图

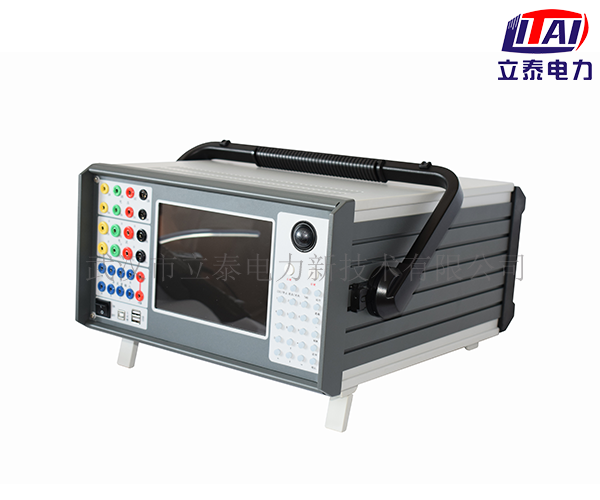

 微机继电保护测试仪右侧面

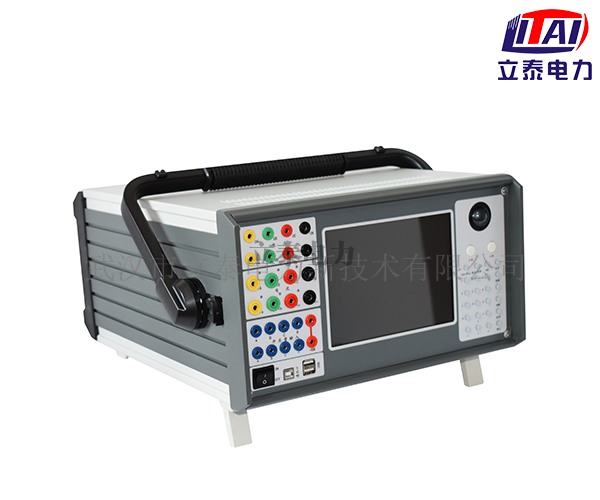

 微机继电保护测试仪左侧面
