LTGJB-3000 数模一体继电保护测试仪

LTGJB-3000 数模一体继电保护测试仪

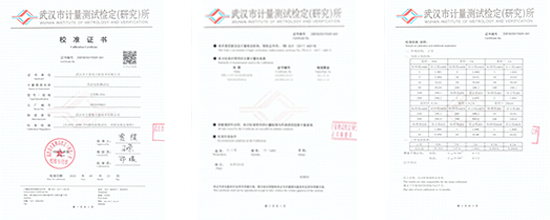

检测报告

24小时服务热线:157-2702-6057

售前咨询 :027-87582420

  • 产品概述
  • 功能特点
  • 详细参数
  • 产品视频
  • 产品图集
  • 出厂报告
  • 产品说明书
  • 产品附件
  • 故障处理

LTGJB-3000 数模一体综合型智能继电保护测试系统是依据《DL/T 624-2010 继电保护 微机型试验装置技术条件》相关的技术规范设计,同时基于 IEC61850 通信标 准体系,采用先进计算机技术实现的继电保护试验装置。

  产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台,采用模块 化设计,具有功能强大、精度高、体积小、重量轻的特点,可实现对合并单元、 常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行 测试,适用于发电厂、变电站、各类科研单位及设备制造企业。

 技术特点

  • 12 路(6 路电压、6路电流)可以同时输出,任意调节,灵活组织。

  • 内置工控机,Windows 系统,10.4″真彩液晶屏,光电轨迹球鼠标及小键盘 操作。

  • 智能测试模块 支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复 使用的测试工程文件,提高后期定检、消缺阶段的测试效率。

  • 自动测试 具备就地化保护及数字式保护自动测试功能,可一键完成单个保护装置所有 的测试项目;

  • 数字量/模拟量输出 可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试,也可 对模拟的保护、发变组等装置进行测试;

  • 模拟量及数字量同时输出 支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发;

  • 多种扫描模式 支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进 行试验,并且支持按照递变、滑差、综合的方式进行自动变化试验;

  • 安全及报警 具有过热过流保护功能,电流源具备开路保护功能及开路报警功能,电压源 具备过载、短路保护功能;

  • 虚端子图形化显示 支持虚端子图形化显示功能,数据流向清晰明了;

  • 报文同时收发 支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号 可独立收发,也可与IEC61850-9-2 共一个光以太网接口收发;

  • FT3/扩展 FT3 支持 FT3、FT3 扩展及 DL/T 282 报文输出,并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码;

  • 异常测试具有模拟报文异常功能,可模拟品质异常、发送频率抖动、延时异常、丢包、 失步、序号跳变、检修模式、状态虚变等测试;

  • 故障回放 支持故障仿真和 COMTRADE 格式数据回放功能;

  • MMS 服务 具备 MMS 定值读写功能,可读写智能 IED 设备定值等配置信息;

  • 对时与授时 具备同步触发功能,支持直接接入GPS/BD 天线进行对时,也支持 IRIG-B、 PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时 信号;

  • 硬接点开入及开出 开入量为有源、无源自适应接点,自动识别输入类型和输入电压,通道间 相互隔离,极性反接有告警提示;

  • 报文接收及分析 具备报文接收及分析功能,可将接收到的报文用 ZHNPA 打开进行分析或导出

  • 单纤模式 光口支持单纤发送、单纤接收,支持光功率测试;

  • 模拟量小信号 配备模拟量小信号接口,支持 12 路模拟量小信号输入,可测量-7V~ 7V 交 流电压;支持 12 路模拟量小信号输出,可输出-7V~ 7V 交流电压;

  • 触摸操作 配备 10.4 寸高分辨率显示屏,支持触摸操作;

  • 无线连接提供 4G 远程测试功能,具备 WiFi 模块,方便用户使用;

  • 硬件齐全: 具有8个100M-FX光口和8个FT3发送、1个FT3接收,模拟12个MU进行保护试 验,满足母差和备自投试验要求。

  • 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。

  • 可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。

  • 12 相电流可方便进行三相差动保护测试,24相输出可用于备自投、母差保护 测试。

  • 可完成各种自动化程度高的大型复杂校验工作:能自动测试及扫描各种保护 定值,进行故障回放,测试备自投、快切、系统振荡等,实时存储测试数据, 显示矢量图,联机打印报告等。

  • 一机多用集保护、合并单元、智能终端测试与一体。

主要试验功能

  • 传统站保护调试:测试仪功放输出模拟量电流电压信号完成传统站各种保护 调试。

  • 智能站保护调试:测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电 保护各种调试。

  • 合并单元试验:测试仪能够输出采集器、FT3、功放电压电流、级联电压,同 时能够读取合并单元9-2或FT3报文,测出合并单元的比差、角差、时差,具 备合并单元首周波录波截屏功能。

  • 智能终端:测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接 点接收GOOSE开关位置,测试智能终端软变硬、硬变软动作时间。

  • 异常报文测试:测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报 文输出到数字保护,检查保护接收到异常保护的情况。

  • GOOSE测试:测试仪可以进行GOOSE帧报文编辑,虚端子对点,数字毫秒级, 开关量测试,并可进行GOOSE报文监测。

 主要技术参数

  • 交流电压源输出:6 路,每路 120V/60VA 量 程: 每路 120V/60VA 准 确 度: 0.2V~2V 时,±4mV;2V~120V 时,±0.1% 分 辨 率: 1mV

  • 交流电流源输出:6 路,每路 30A/450VA ,六路并联 180A 量 程: 每路 30A/450VA(250VA) 准 确 度: 0~500mA 时,±1mA; 500mA~30A 时,±0.1% 分 辨 率: 1mA

  • 相位 范 围: 0~360° 准 确 度: ±0.1°分 辨 率: 0.1°

  • 频率 范 围: 0~1000Hz 准 确 度: <±0.001Hz(0~65Hz),<±0.01Hz(65~450Hz), <±0.02Hz(450~1000Hz) 分 辨 率: 0.001 Hz

  • 时间 范 围: 10ms~9999.999s 分 辨 率: 1ms

  • 开关量输入 数 量: 8 对 遮断容量: DC250V /0.5A

  • 开关量输出 数 量: 6 对,其中 2 对为快速开出(0.1ms)

  • 直流电压源输出:6 路,每路±160V/60VA 量 程: 每路 0~20A/200VA 准 确 度: 0.2%

  • 同步 接口类型: GPS/BD ANT,IRIG-B/PPS 光信号;IRIG-B/PPS 电信号;IEEE 1588 数 量: GPS/BD ANT 1 个;IRIG-B/PPS 光信号 2 个:1 个对时,1 个授时;IRIG-B/PPS 电信号 2 对:1 对对时,1 对授时;IEEE 1588 1 对

  • 无线连接 接口类型: WIFI、4G

  • 有线连接 接口类型: 百兆 Lan 口,RJ45 数 量: 2 个

  • 供电电源 供电电压: 交/直流 220V,允许偏差:-20%~15%(直流供电为选配功能使用前 先确认) 供电频率: 0 或者 47~65 Hz

  • IEC 61850 通讯接口 功 能: 任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发 送、接收端 接口类型: LC 光口 数 量: 8 对,6 对为 100M 自适应,2 对为100/1000M 自适应 波 长: 1310nm

  • IEC 60044 通讯接口 功 能: IEC60044-7/8、DL/T282 报文的接收、发送 接口类型: ST 数 量: 6 个发送口,2 个接收口
  • 模拟量小信号输入(选配功能) 接口类型: 航空插头,交流电压数 量: 12 路

  • 模拟量小信号输出(选配功能) 接口类型: 航空插头,交流电压 数 量: 12 路

  • USB 口 数 量: 3 个

  • 其他 联机接口: RJ45 显 示 屏: 10.4 寸真彩液晶显示,带触摸功能

环境条件

  • 正常工作温度: --5℃~45℃

  • 极限工作温度: --10℃~50℃

  • 储存及运输: 0℃~40℃

  • 工作湿度: 20%~90%,无凝露

  • 工作环境: 无腐蚀性气体

  • 大气压力: 80kPa~110kPa

  • 海拔: 0~3000m
