微机继电保护测试仪试验中常用的递变试验测试怎么进行.有哪些步骤

2022-11-21 14:55:10

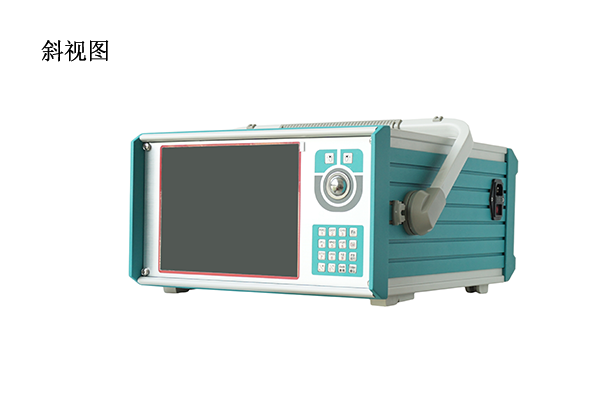

       继电保护测试仪采用微机控制,可完成各种测试,改变了老式继保测试仪必须关断电源,切换多个开关,才能转换电源种类的弊病。设有自检、全面的自我保护功能,开机后本机自动自检,在过载和过量程时,保护电路将快速切断输出并发出声光告警,极大降低了因误操作带来的不必要损失。智能化程度高,可测出通用继电器的全部参数,并自动打印存储全部数据。测量交流“带电接点",本机由微机判断是交流过零还是触头动作,使测试准确无误。那么微机继电保护测试仪试验中常用的递变试验测试怎么进行,有哪些步骤?


微机继电保护测试仪试验中常用的递变试验测试进行步骤

测试步骤1:选择输出通道

测试步骤2:设定输出参数设置输出相为直流或交流基波20次谐波;

各输出相的幅值、相位初始值及其变化步长设定;

当需要使用的输出相被选择后,可以设定各输出相的起始参数,比如幅值、相位,接着可以设定幅值的变化步长和相位的变化步长。一旦通道的输出达到最`大值或最小值后,如果试验还没有停止,通道继续保持最`大或最小输出,不再递增或递减。

在试验过程中,“初始幅值”“幅值步长”“初始相位”和“相位步长“均可在线编辑,极大地提高了试验的灵活性和系统的适用性。

交流输出的频率

只有当用户设置的输出通道中至少有一路不为直流时,用户才可以设置输出频率,频率设置只对交流通道有效。

测试步骤3:设置试验控制方式

在菜单“操作”一>“运行设置”中可设置试验中的控制方式。

手动控制:试验运行时完全由操作人员来进行手动控制;

自动递增:试验运行时软件将根据用户设置的步长自动递增;

自动递减:试验运行时软件将根据用户设置的步长自动递减;

动作后停止:开入量接收到动作信号后立即停止试验;

动作后返回:开入量接收到动作信号后向初始值进行递变;

动作后继续:开入量接收到动作信号后不采取任何动作继续进行试验;

间隔时间:自动变化时,每次变化之间的时间。

测试步骤4:开始试验

确认连线无误后,单击“开始试验”按钮或键盘上的F2快捷键,开始试验。

试验过程中,如果设置的是“手动控制”,则在试验中可用鼠标单击“输出递增”按钮或按键盘上的F5快捷键,各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递增;单击“输出递减”按钮或按键盘上的F6快捷键,各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递减。

若有开入量接点状态改变,则程序将在信息栏中显示状态改变的开入量、动作时间、动作时的频率、所使用的输出通道动作时的幅值和相位。

      继电保护测试仪的几个递变试验介绍:

  继电保护测试仪输出的电压、电流的幅值、相位和频率等按用户设置的步长和变化时间递增或递减。微机继电保护测试仪递变量是从上一递变值增加或减小到下一个递变值。测试保护的动作值、返回值、返回系数和动作时间时。

  1.输出两组可定义的测试信号;

  2.选择输出故障:根据输出量自动切换、选择所需故障类型;

  3.变化方式:输出量的变化方式;

  4.状态栏参数直接输入变化初值、终值、变化量、时间等值;

  5.通道:确定输出量(电压、电流、阻抗、序分量等)输出与所选故障类型相对应的变量;

  6.故障类型:与输出变量、通道配合。

  继电保护测试仪的脉冲递变试验与递变试验不同,测试仪输出量每次递变增加是从初始值加到递变值或递变值递减到零。
