简单讲解一下微机继保仪整组试验的测试步骤

2022-12-01 16:50:48

随着科学技术的不断发展,微机继保仪已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。下面也简单讲解一下微机继保仪整组试验的测试步骤。

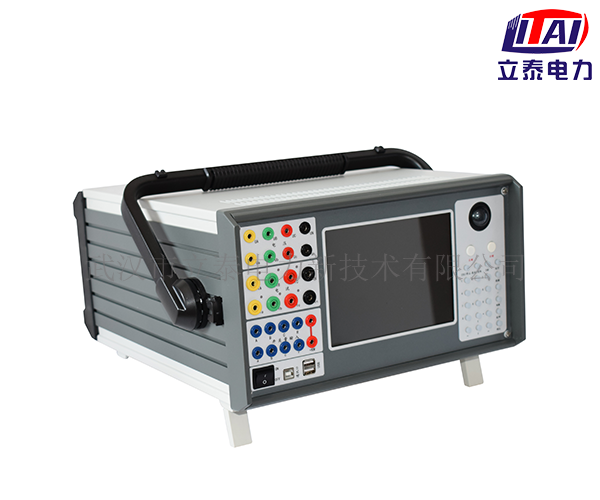

微机继保仪

微机继保仪整组试验的测试步骤

测试步骤1:设置阻抗参数

在界面的左上角为整组试验的阻抗参数设置区:

Z:极坐标形式的幅值;

φ:极坐标形式的角度;

R:直角坐标形式的电阻;

X:直角坐标形式的电抗;

Kr、Kx:用于计算零序补偿系数(Kr/Kx),如果定值所给的参数形式与此不同,可按如下公式进行转换:

Rr=(R0/RI -1)/3

RX=(X0/X1-1)/3

如果定值单中不是给出电阻和电抗的值,而是正序和零序阻抗,以及正序和零序灵敏角,则应将它们转换成电阻和电抗,再代入上述公式进行计算;对某些保护以Ko、φ方式计算的,如果φ(Z1)=φ(Z0), 即PS1=PS0, 则Ko为一实数,此时需设置Kr=Kx=Ko。

测试步骤2:设置Ux参数

Ux 是特殊相,可设定输出+310、-3L0、+√3×3U0、-√3×3U0、检同期12检同期Ub、检同期Uc、检同期Ubc、检同期 Uca、检同期Uab。前4种3UO的情况, Ux 的输出值由当前输出的 Ua、Ub、Uc组合出的3U0成分乘以各系数得出,并跟随其变化。若选等于某检同期抽取电压值,则在测试线路保护检同期重合闸时, Ux用于模拟线路侧抽取电压。以检同期 Ua 为例,在断路器合上状态, Ux 输出值始终等于母线侧Ua, 在保护跳闸后的断开状态,Ux 值则等于所设定的检同期电压值,该值可以设定为与此刻的 Ua数值或相位有差,用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。

测试步骤3:设置其他试验参数

在界面的右上角为整组试验其他试验参数设置区:

额定电压:在额定状态时输出的电压值,一般为57.735V;

额定频率:在试验时输出的频率值,一般为50Hz;

负荷电流幅值:在额定状态时输出的电流值;

负荷电流相角:以电压为参照,负荷电流相对于电压的角度偏移;短路起始时刻:需要控制短路起始时刻参考相电压的相角即合闸角时,可选择“合闸角固定”,并输入合闸角度;不需要控制时选择“合闸角随机”,则随机给出合闸角;

合闸角:故障瞬间合闸参考相电压的相角,由于三相电压电流相位不一致,合闸角与故障类型有关,一般以该类型故障的参考相进行计算:单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算;

短路阻抗倍数:为nד整定阻抗”,以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足,也可以0.8或1.2倍整定值进行检查。

测试步骤4:设置故障时间

试验时间:故障开始到试验结束之间的时间限制,一般地,应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程;故障前时间:在输出故障前输出额定值的时间;

跳闸延时:模拟断路器的跳闸动作时间,测试仪根据开入量的连接,一旦接受到保护的跳闸信号,经过“跳闸延时”后,方进入跳闸后的电压电流状态;

合闸延时:模拟断路器的合闸动作时间,测试仪根据开入量的连接,一旦接受到保护的合闸信号,经过“合闸延时”后,方进入合闸后的电压电流状态。

测试步骤5:设置系统参数

故障性质:选择“瞬时性”故障时,测试仪在整个试验过程中只输出一次故障量,当测试仪接收到保护的动作信号,或者达到所设置的“故障持续时间”后,停止输出故障量,而转为输出正常的电压、电流,之后即便接收到其它开入量信号,测试仪仍然维持正常量输出不变;选择“永·久性”故障时,测试仪按以下顺序输出:开始试验(输出正常量)输出界面上所设置的第·一次故障量——接收到保护跳闸动作信号(输出正常量)——接收到重合闸动作信号(再次输出界面上所设置的故障量,如果模拟的是转换性故障,则故障相别可能与第·一次不同)——再次接收到保护跳闸动作信号(再次输出正常量,并不再改变,等待人工停止试验);如果需要对保护的后加速功能进行试验,一般应选择永·久性故障;控制方式:以何种方式触发故障,
时间控制在输出故障前时间的额定值后自动进入故障状态;手动控制单击界面上的“触发故障”按钮,或按下F4快捷键,进入故障状态;

GPS控制将GPS时钟与主机相连,对时完成后,设置触发时刻,时间到后自动触发故障。

PT安装位置:PT安装在“母线侧”时,测试仪接到跳闸信号后仍然给出三相额定电压;PT安装在“线路侧”时,测试仪接到跳闸信号后输出电压为零;一般地,220KV 以下的保护, PT 位于母线侧;

跳闸方式:用于定义开入量A、B、C三端子是作为“跳A”、“跳B”、“跳C”端子还是“三跳”端子。若设为“分相跳闸”时,则单相故障时可以模拟只跳开故障相。即这种情况下,“跳A”、“跳B”、“跳C”哪几个信号到,模拟哪几相跳开;若设为“三相跳闸”时,则不管哪个开入量收到信号,三相均同时跳开。

测试步骤6:设置故障和转换性故障

在将“故障设置”中的“转换性故障”选项打上了勾后,则可以进入“转换性故障设置”属性页中对转换性故障进行参数设置。

故障类型:程序提供了11种故障类型,包括A、B、C接地,AB、BC、CA相间短路, AB、BC、CA两相接地,三相短路;

故障方向:可设置为正向故障或反向故障;

短路电流:短路故障时,流经保护安装处的故障相电流;

转换性故障:选择后可设置转换性故障;

转换时刻:从第·一次进入故障时刻起至发生转换性故障时的时间。

综上所述,微机继保仪整组试验的测试步骤可分6步完成,微机继保仪也是近十年来发展起来的一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作,微机继保护仪现在已成为继电保护工作人员的试验工具。
