高压断路器是电力系统的重要电气设备。回路电阻测试是检测断路器质量和设备状态的一个重要手段。断路器回路电阻测试仪也是最合适的测试仪器，必然也要分析的是断路器回路电阻测试时影响因素，对此， 当断路器回路电阻现场测试值超标时，是否就表征该断路器无法继续运行，回路电阻测试值超标是否与试验方法、试验原理、试验仪器本身等因素相关。

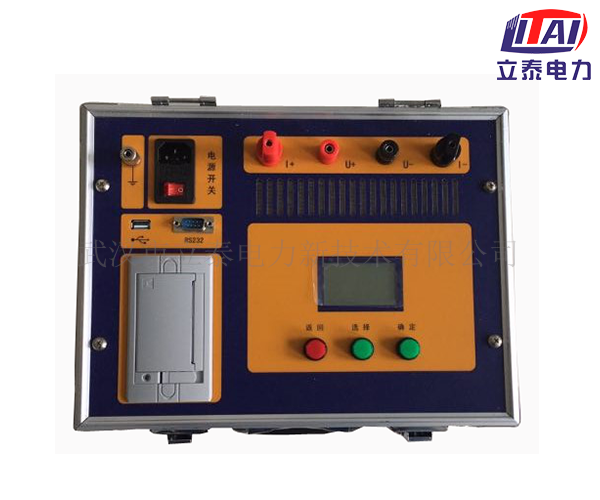

回路电阻测试仪

断路器回路电阻主要取决于断路器动、静触头间的接触电阻，接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，阻值的大小直接影响断路器通载额定工作电流时的温升以及短路状态下的动热稳定性。可靠、准确的断路器回路电阻测试值才能为制定科学、合理的风险防控措施提供依据。

1 回路电阻测试原理

    接触电阻有多种测量方法，工程中通常采用四 端子法来测量实际触点的接触电阻。国标 GB 763、GB 50150和电力行业标准DL/T 596 对断路器导电回路电阻的测量均作了明确规定：采用直流压降法，电流不小于100A。直流施加在断路器待测回路电阻两端，并持续一定时间，分别采样回路电阻输入端电压值和流经的电流值，根据欧姆定律计算出电阻值。

2 影响因素分析

    现场进行断路器回路电阻测试时，有时会发生测量值超标，但是断路器仍然能够正常运行，未发生异常现象。技术人员深入探究原因，从测试条件（如测试电流种类、大小、加电流持续时间等）、测试人员操作方法、测试数据处理等多方面对断路器回路电阻测试结果的影响因素进行了分析。

2.1 测试电流

    受体积和重量的限制，一般断路器回路电阻测试仪提供的测试电流约为100A。现有试验规程仅对回路电阻测试电流的大小做出了简单规定，对测试 电流的种类、大小、加电流持续时间等因素没有给 出详细具体的规定，本文开展了有关方面的研究，就电流如何影响断路器回路电阻测试结果进行了分析。 为了研究不同测试电流对主回路电阻的影响， 拟采用以下三种方案进行测试：①施加不同大小直 流电流（100～600A），测试回路电阻；②保持断路 器合闸状态不变，先对断路器通以不同的交流大电 流，分别进行回路电阻测试；③先对断路器通交流负荷电流，撤去负荷电流后，测试不同时间段的回 路电阻。

  1）100～600A 范围内改变测试电流 按照现场常规测试断路器回路电阻的步骤，只 改变施加在回路两端的测试直流强度，观察和分析A相断路器测试结果，得到表1 数据。

表一

由表1可以看出，改变测试电流得到的回路电阻值波动不太激烈。经过计算，整组数据的平均值为33.55167mW，方差为0.000114。可见，100～600A 范围内仅改变测试电流对测试结果的影响不明显，数据相对稳定。但是，在实际测量过程中，施加强度不同的直流电流，测试时间明显不同。试验时需施加一定功率的电流，并维持一定的时间，才能击穿开关表面的氧化膜，准确测量出开关的接触电阻。测试仪额定工作电流为100A时，电流的维持时间应不低于1min，且其最·大变化不超过工作电流的允许误差。当工作电流>100A 时，按照等功率原则，电流维持时间相对减少，满足下式的要求：

式中，S为额定工作电流的维持时间；I为额定工作电流。可见，采用稍大的直流测试电流，在测试速度上有明显的优势。

    2）通交流大电流后的回路电阻测试对断路器通以较大的交流电流，保持其合闸状态，再用回路电阻测试仪进行测试，研究断路器在通过较大的交流电流后，主回路电阻测试结果变化情况。
