回路电阻测试仪怎么用附带接线与使用说明

按新电力设备预防性试验规程要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A，连续电流时间不得少于一分钟，对此，我公司设计开发出新一代回路电阻测试仪系列产品，其适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。回路电阻测试仪是采用100A/200A恒流切换输出，最~高输出电压达10V（为常规仪器的3～5倍），可采用截面较细的测试线，减轻了现场测试人员的劳动强度。高分辨率图形点阵液晶显示，本机大容量存储，并且附带打印机和USB接口，方便用户对测试数据的后续处理，适用于不同的工作环境。回路电阻测试仪怎么用附带接线与使用说明如下：

（一）、回路电阻测试仪接线

   接线：将测试线中的粗电流线接仪器 “I＋ 、I－”端子，细电压线接“V＋、V－”端子，测试钳接试品，并用力摩擦接触点，同时把地线接好。

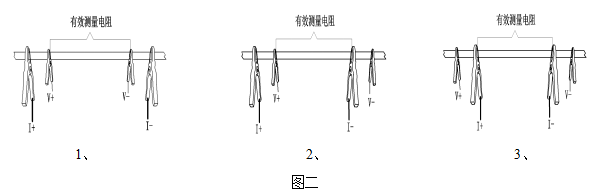

四钳制接线有效测量电阻说明：

（二）、回路电阻测试仪怎么用使用说明

1、回路电阻测试仪开机显示画面

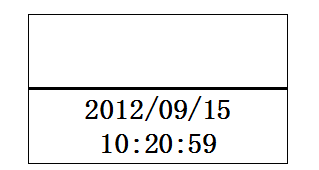

   打开电源开关（开关上I为开，O为关），回路电阻测试仪显示区将显示图三待机界面。

    图三

此界面实时显示系统时钟，用户可按“确定”键进入主菜单界面。

2、主菜单界面

按“选择”键移动光标，按“确定”键进入所选菜单，按“返回”键回到上一页。

  3、回路测试菜单

     在主菜单界面选择“回路测试”将进入启动测量界面，如图五

按“选择”移动光标，当光标选中“测试电流：xxxA”时，按“确定”可修改电流值（100A→200A→100A，循环显示）；当光标移动到“测试时间：自动”按钮时，按“确定”可修改测试时间值（自动→20s→30s→40s→50s→60s→自动，循环显示）；当光标移动到“测试”按钮时，按确定键即可按当前选定的测试电流、时间进行测试，图六→图七界面。

图七

此处计时，当时间 到达设定值，仪器自动停止测试，关闭功率源输出 。

   在此界面下，用户可随时保存、打印测试数据（连同当时的仪器系统时间），保存时用户可选存储介质“本机”或“优盘”，如图八

  “选择”键移动光标，“确定”键保存到当前选择的存储介质，保存完毕后，仪器自动返回图七测试结果界面。

注意：在测试过程中，蜂鸣器会一直鸣叫到完成测试，提示用户大功率源在运行中，以防误操作造成不必要的危险

4、源阻检测菜单

     本菜单专为检测单位检测用，因有的检测单位使用有源电阻而非标准回路电阻检测，本仪器具有检测接线良好功能，此功能与有源电阻互相干扰，从而导致测试仪误报“测试线故障”，因此当检测时，如果检具为有源电阻，请选择进入此菜单测试，具体测试过程请参照“3、回路测试菜单”；如果为标准回路电阻，正常测试即可。

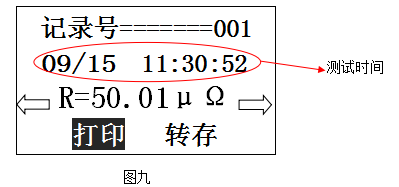

按“选择”键移动光标，按“确定”键执行所选操作，按“返回”键回到主菜单。左右箭头表示“上一条”、“下一条”，“转存”可将当前记录转存到优盘。

1、 系统设置菜单

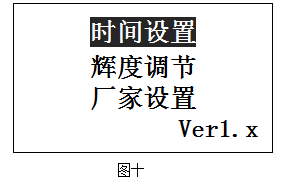

按“选择”键移动光标，按“确定”键进入所选菜单，按“返回”键回到上一页。

6.1时间设置

 按“选择”移动光标，“确定”键修改数值或执行操作，“返回键”返回上一界面。此界面时间与系统时钟同步显示。

6.2辉度调节

 按“选择”键可使辉度降低，“确定”键可使辉度升高，“返回”键返回上一界面。

6.3厂家设置

此菜单为厂家维护时后台操作界面，需输入密码方可进入，用户勿进，以防系统出错。

七、注意事项

1、在测试过程中，当仪器输出大电流时（即蜂鸣器鸣叫时），切不可拆除测试线，以免发生事故。

2、使用一分钟测试较频繁时，仪器功率源会因过热而停止源输出，此时应暂停一段时间，使仪器冷却后即可继续测量。

3、回路电阻测试仪怎么用故障与维修

（1） 接通电源线，打开开关，仪器无显示。

A：保险丝熔断，需更换保险丝。

B：电源线故障，需更换电源线。

（2） 开始测量后，仪器显示“测试线故障”或“电源开路”。

A：测试回路不通，重新把各个接线端子接牢。

B：测试钳与试品接触不良，重新连接试品并用力摩擦接触点。

八、回路电阻测试仪怎么用售后服务

1、凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。

2、自购机之日起，凭保修单保修二年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。

3、属下列情况之一者不予保修：

1）用户对仪器有自行拆卸或对仪器工艺结构有人为改变。

2）因用户保管或使用不当造成仪器的严重损坏。

3）属于用户其它原因造成的损坏。
