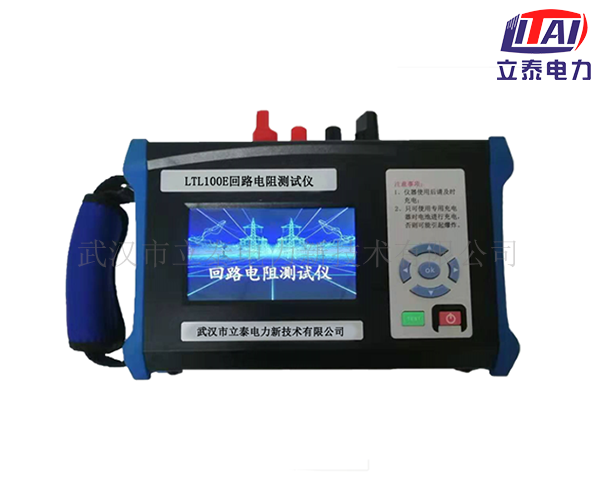

回路电阻测试仪适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。回路电阻测试仪的作用是测量接触点的接触状态和磨损程度，它是通过两接触点之间的电阻进行定论，接触电阻越大，触头的连接性越差，造成接触电阻过大，一方面是产品的工艺较差，还有一方面是触头的磨损程度高。回路电阻测试仪的测试原理和操作方法也是非常的简单。
回路电阻测试仪的测试原理
采用四线法测量回路电阻测试原理，采用高性能大功率集成电路，由直流恒流源、前置放大、A/D转换器和指示仪表组成。
电流源经过I+，I-两端口，供应被测电阻Rx电流，电流的大小由安培计I读出，Rx两端的电压降V+，取两端端口，由电压表V读出，通过测量I、V即可计算被测电阻的阻值。
回路电阻测试仪的操作方法
测量开关断口的回路电阻是很简单的，测试前，先将断路器用小推车推出，将开关的断口状态置于合闸状态，在将回路电阻测试仪的U+I+两个线夹一端分别插入仪器的对应接线柱上，另一端接到断口的动触头，再将回路电阻测试仪的另一端用上述同样的方法接到静触头上，接线完成。
如果测量电阻偏大时，可将电压线接在电流线的内侧，这样做主要原因是从“欧姆定律”的原理总结出的经验。
