电缆故障测试仪查找电缆故障点的方法

2020-12-24 15:00:58

次


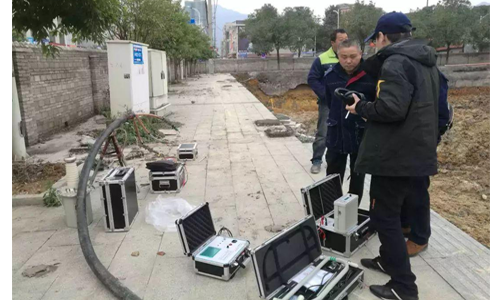

随着现代技术和使用需求不断升级改造，如今的技术已将电缆故障测试仪升级改造为电力电缆故障综合测试仪，对于查找电缆故障点和探测距离更为方便。电缆故障测试仪如何查找电缆故障点精准定位已经不再是难事。那么电缆故障测试仪查找电缆故障点的方法是怎么样的形式呢。

电缆故障测试仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试。由于电力电缆敷设使用环境的多变性，再加之各种电缆及其附件新材料在电缆线路中的应用，电力电缆现场故障定位难度在日益加大。
　　查找电缆故障点的位置该用哪种方法，现场电缆故障定位的难点突出表现在直埋电力电缆线路的故障定位上。目前对于电力电缆线路出现的高阻故障，虽然有相关经典技术文献和先进的故障检测仪面世。但在现场利用专业电缆故障定位仪进行定位时，有时还会遇到一些不能定位的特殊疑难故障。如中压交联电力电缆终端头和中间头绝缘表面局部出现的爬电闪络性故障，金属性短路故障的准确定点等利用专业电缆故障定位仪往往显得无能为力或力不从心。


而电缆故障测试仪的原理是主机采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲，再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：S=VT/2

　　　　式中：S代表故障点到测试端的距离

　　　　　　　V代表电波在电缆中的传播速度

　　　　　　　T代表电波在电缆中来回传播所需要的时间

这样，在V已知和T已经测出的情况下，就可计算出故障点距测试端的距离S。

电缆故障测试仪查找电缆故障点的方法，电缆故障测试有两种方法：低压脉冲法、冲闪电流法两种方法。利用电缆故障测试仪的原理方可查找电缆故障点。电缆故障测试仪如何查找电缆故障点必须选择合适的测试方法，可以用电缆仪主机进行电缆故障粗测；但对不同电缆故障要用不同的方法，比如低阻故障（开路、短路等）就要用低压脉冲法测试；而高阻故障（泄漏、闪络等）则要用高压冲闪法方法测试；只有选择合适的测试方法，在用测试仪主机对电缆进行故障距离粗测。
