低压电缆故障测试仪的工作原理

2021-06-24 15:30:14

低压电缆故障测试仪的工作原理是光缆、电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试线缆路径的探测以及线缆埋深的测试。

低压电缆故障测试仪的工作原理分为两种:

1、寻迹原理(最·大信号法)

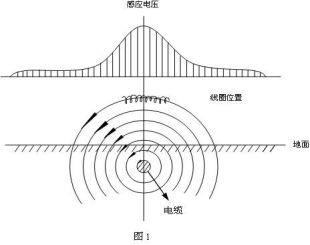

我们知道,当交流电流在导体中流过时,将会在导体周围产生交变的磁场,并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中,线圈的两端就会产生感应电压。移动感应线圈,当线圈的方向与磁力线方向相同时,线圈两端产生的感应电压将会最·大。也就是说,   当线圈方向与导体方向垂直时,感应电压最·大(图 1 所示);当线圈方向与导体方向平行时,感应电压最小(图 2 所示)。由此我们就得到了“最·大信号法”来探寻埋地电缆的轨迹,利用接收线圈的 45°法则可以测出地下线缆的埋深。


2、定位原理

2.1 、差分电位法

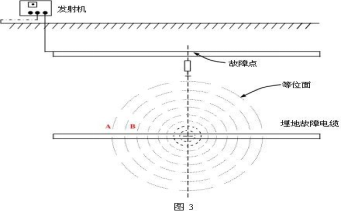

如果一埋地电缆发生接地故障,我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压,那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差,但半径不同的任意两点间却存在电位差(如图中 A、B 两点),而且当两点间距固定时,两点离中心越近电位差越强。

利用这一特点,我们就可以移动 A、B 两点逐渐向中心点逼近。当故障点恰好位于 A、B 两点中间时,电位差变为零。如果继续移动越过故障点时,电位差极性将会反相,如此来回移动就可准确判 断出接地点。


2.1 、震动探测法

当电缆呈现高阻故障,必须使用冲击闪络法检测故障时,故障点对地放电将会对地面产生轻微的震动,此时可以利用震动传感器探测震中的方法找出故障点。

低压电缆故障测试仪注意事项

1) 发射机接地线要保证接地良好;

2) 故障点的绝缘阻值不同,指针偏转幅度是不一样的,阻值越小,偏转越大,阻值越大,偏转   越小;阻值小时,发射机选择“低阻”状态,阻值大时,发射机选择“高阻”状态;

3) 当遇到地面十分干燥或水泥地面时,应考虑在定位探测架探针处滴些水;

4) 当被测线缆很长时,为了提高音频信号,可以将被测线缆远端接地。

5) 为保证测量准确,操作过程中,必须随时调整探测棒方向和位置,并适当调节增  益旋钮,使扬声器声音清脆、稳定、无杂音,音量大小合适。
