异频线路参数测试仪接线步骤及接线方法

2021-06-25 16:25:30

异频线路参数测试仪接线步骤:测试开始前,将测量端的线路引下线可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地,将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧,最后将电压测量端子 UA、UB、UC接入线路引下线线路侧,异频线路参数测试仪测试接线完成后,再打开线路引下线的接地,以保证设备和操作人员的安全。

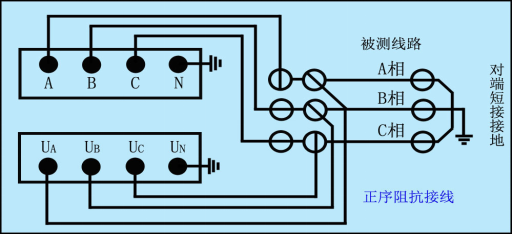

1、正序阻抗接线(如下图),零序阻抗也可采用此种接线方法接线,异频线路参数测试仪接线步骤及接线方法内部会自动在内部切换接线。

正序阻抗接线

图5—1、正序阻抗接线

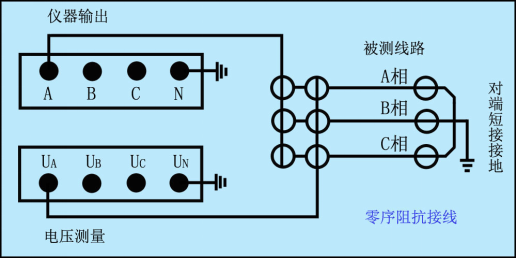

2、零序阻抗接线图(如下图)

图5—2、零序阻抗接线

图5—2、零序阻抗接线

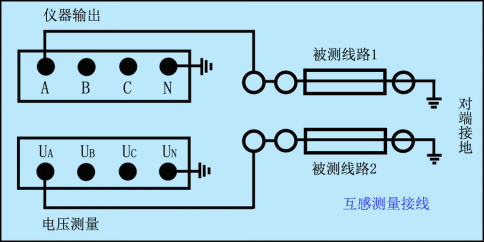

3、线路互感接线(如下图)

图5—3、线路互感接线

图5—3、线路互感接线

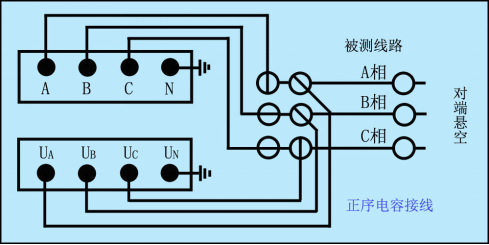

4、正序电容接线(如下图),零序阻抗也可采用此种接线方法接线,异频线路参数测试仪内部会自动在内部切换接线。

图5—4、正序电容接线

图5—4、正序电容接线


5、零序电容接线(如下图)

图5—5、零序电容接线

图5—5、零序电容接线

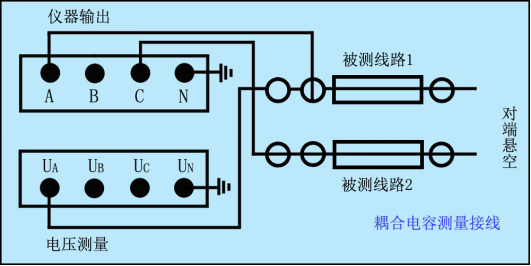

6、耦合电容接线(如下图)

图5—6、耦合电容接线

图5—6、耦合电容接线

异频线路参数测试仪接线步骤及接线方法测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差。

异频线路参数测试仪测试接线极为简捷,只需一次接入上述测试线,通过异频线路参数测试仪自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性。

异频线路参数测试仪内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的异频线路参数测试仪接地端到大地就可以了。

连接异频线路参数测试仪和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;异频线路参数测试仪可靠接大地,注意各个测试信号接地线要按照接线指示图完成。

在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证人员和设备安全。
