架空线路故障定位仪的工作原理及使用方法介绍

2022-08-30 16:55:03

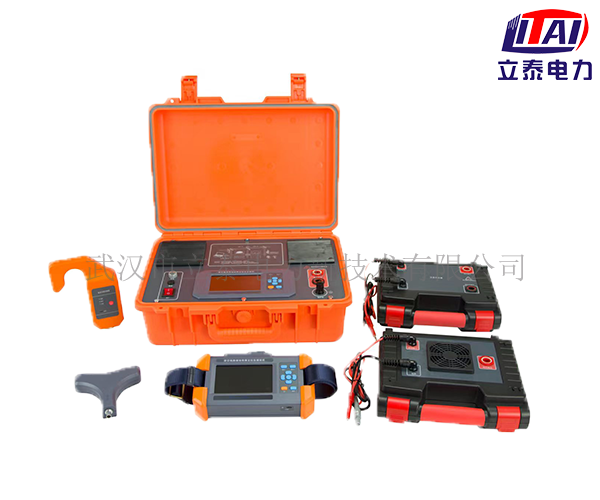

LTJKX 架空线路故障定位仪整套设备主要由发射机、接收机、交流升压器,直连传感器、悬挂传感器、弧光接地适配器及附件组成,架空线路故障定位仪的工作原理及使用方法介绍如下:

架空线路故障定位仪

直流定位

1、工作原理

在故障线路停运后,首先由发射机向线路施加电压使故障重现。电流由发射机发出,流经故障线路,在接地点入地并通过大地返回发射机。该模式同时适用于低阻、高阻、相间短路、弧光放电等故障。弧光接地故障需要接入弧光接地适配器,如果线路存在接地PT需要解除接地PT后再进行故障定位。

发射机输出为脉动直流信号,频率为超低频1Hz,频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力最强,但使用纯直流信号很难避免地磁影响,经过理论计算和实际验证,1Hz信号已能满足绝大多数现场测试需求。

发射机的输出限制电压为8kV,相当于10kV线路的相电压峰值。若电压过高则超过线路耐压等级,可能损坏线路(尤其是接入的分支电缆)的主绝缘;过低则可能无法使故障复现。

在线路沿线,将悬挂传感器通过绝缘杆挂接在线路上检测注入电流。传感器采用高灵敏度传感器,其磁路无需闭合,在很大程度上方便了挂、取操作。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。

在地面上的接收机接收悬挂传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流波形持续存在,故障点后,电流波形消失。可先进行粗略分段,再精·确定点,从而快速确定故障位置。

2、发射机

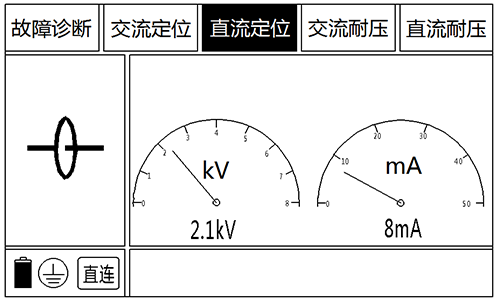

按【左键】或【右键】调整为直流定位模式,发射机界面如图3-5-1所示。



发射机界面如图3-5-1所示

3、接收机

接收机界面

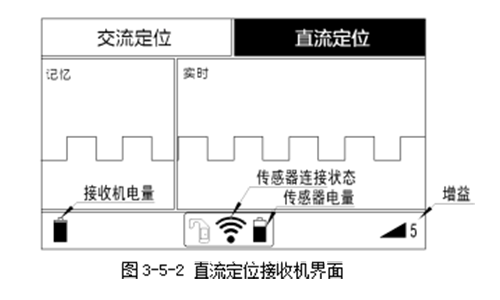

按【模式+】或【模式-】调整工作模式为直流定位,界面如图3-5-2所示:实时区显示当前直流无线传感器采集波形,记忆区为保存波形。长按【保存】键保存实时波形。

4、故障定位

长按悬挂传感器【】键将传感器电源打开,其“电源”指示灯亮。

长按接收机【】键将接收机电源打开,接收机与传感器间隔一段距离(大于2米小于100m,太近无线信号饱和无法通信),接收机的液晶屏上将显示传感器无线连接状态、电池电量、电流波形等信息,如图3-5-3a所示。如果通讯未建立连接,则显示界面如图3-5-3b所示。若显示此界面,应首先检查传感器电源是否已开;接收机与传感器的距离是否过远或太近等,通信距离应大于1米,太近无线信号饱和影响通信。

注意:挂接传感器时传感器箭头指向远离发射机的线路远方。

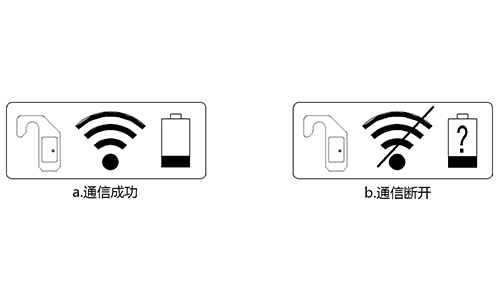

图3-5-3 通信状态指示

 图3-5-3 通信状态指示


  注意!


  当提示“弧光接地故障,请接入【弧光接地适配器】”时需要接入弧光接地适配器,接线方法见图3-2-2。

近端验证:

为了验证设备是否正常、验证故障线路的选线和选相是否正确、以及本线路是否符合设备的测试条件,建议在发射机端对传感器和接收机进行一次近端现场验证。 将悬挂传感器挂接在发射机高压输出线上,距离发射机5米远,防止发射机辐射干扰。接收波形应为标准矩形波形如图3-5-2所示,长按【保存】键保存当前波形。

注意:传感器挂接应尽量保持稳定。若不稳定,受地磁影响波形将会出现漂移,若漂移过大超出显示范围,则自动进入调零过程,待1~2个周波(也即1~2秒)后,波形会回到正常范围。

分段定位:

近端验证成功后,再进行沿线实际定位。

为快速逼近故障点,建议进行50%法分段。首先选择在线路中点处登杆,用绝缘杆将悬挂传感器挂接在故障线路的故障相,挂接应尽量保持稳定。

接收机在地面上接收数据,若波形稳定,幅值和近端验证波形无明显变化,说明故障点还在下游;若波形很小、说明已经越过故障点。

本次分段成功后,在故障点所在的段中继续50%分段。分段越来越短,故障点也逐步逼近,直至精·确找到故障位置。

若线路存在分支,应重点在分支处测量,以判断故障发生在主干还是分支。若判断是分支故障,则继续在分支线路上分段定位。若分支线路的电缆发生故障,则应换用电缆故障测试仪进行测距和定点。

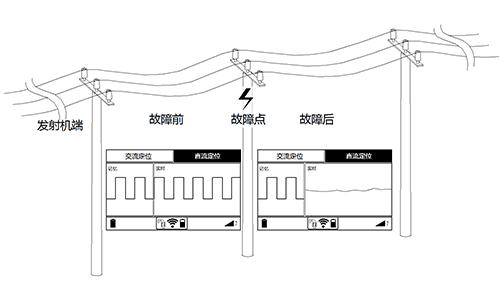

图3-5-4 直流定位故障前后

图3-5-4 直流定位故障前后

六、交流耐压

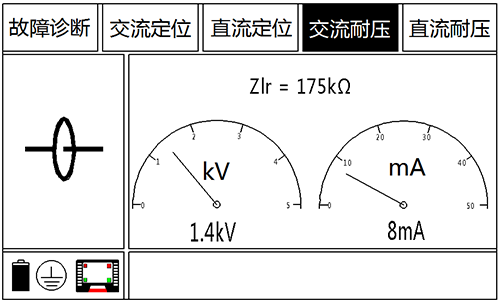

该功能用于在故障修复后进行验收测试。发射机界面如图3-6-1所示。接线采用外置升压器方式,实时显示交流阻抗值,无计时功能,需要手动停止。

图3-6-1 交流耐压发射机界面

图3-6-1 交流耐压发射机界面

七、直流耐压

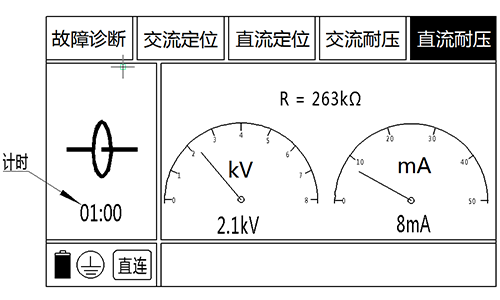

该功能用于在故障修复后进行验收测试。发射机界面如图3-7-1所示。采用直连输出接线方式。单次执行时间最长5分钟,到时自动退出。因直流耐压时输出功率较大,应避免连续多次执行直流耐压功能。

图3-6-1 交流耐压发射机界面

架空线路故障定位仪的工作原理及使用方法介绍完毕,每次使用完后,应使用厂家配套专用充电器尽快给锂电池充电;若长期不用,每六个月对主机充电一次;使用前,请开机检查电池电压,当电池能量小于30%时,应先行充电后再使用。充电时须有专人看护,充满电后要及时拔掉充电器电源,连续充电不要超过8小时;不要在零下温度环境下充电。

主机连续工作时间一般大于8小时,在极端情况下连续工作时间约为4小时。推荐采用断续工作方式,提高安全性并延长主机工作时间。
