直流高压发生器试验接线

2020-12-30 10:35:02

直流高压发生器是电力预防性试验设备中比较常见的直流耐压装置,Z早,直流高压发生器可用于电力电缆的直流耐压试验,用来检查电缆的绝缘性能,这里就要说到直流高压发生器试验接线及接线图展示。

直流高压发生器随着电力预防性试验的研究发现,直流状态下检查绝缘性能并不完善,相对于串联谐振试验装置一类的交流耐压设备,直流高压发生器反而对电缆的隐性破坏更大,慢慢的直流高压发生器的使用范围受到一定程度的局限,现阶段,直流高压发生器主要用于测量氧化锌避雷器的泄露电流或者是充当直流电源。

直流高压发生器试验接线

1.直流高压发生器在使用前应检查其完好性,联接电缆不应有断路和短路,设备无破裂等损坏。

2.将机箱、倍压筒放置到合适位置,倍压筒应远离操作人员并留出足够的放电空间,高压引出线以及高压输入输出点周围严禁有杂物。

3.分别联接好电源线、电缆线和接地线,保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此,应使用专用接地线。

4.直流高压发生器试验接线图如下:将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。

5.仔细检查各连线是否正确,是否牢靠,高压输出周围是否有影响输出安全和仪器正常使用的杂物和放电对象(特别注意:高电压输出存在放电现象,所以试验时应严格清场),确认无误才能打开电源。


直流高压发生器试验接线图

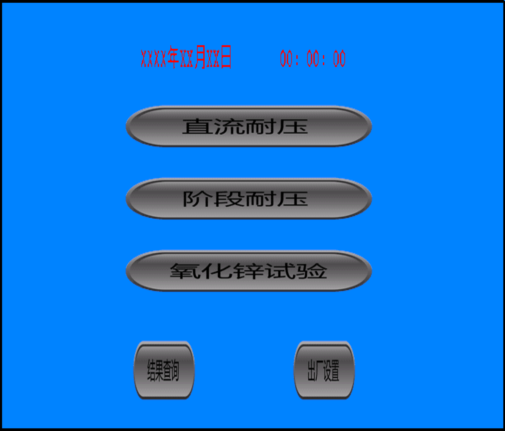

6.打开电源开关,电源指示灯红灯亮,跳过LOGO,仪器自检完成,显示如下:



7. 直流高压发生器试验接线已完成,可以根据所需试验项目点击相应选项进行试验。

直流高压发生器试验接线如上分享完毕,根据24003-90《便携式直流高压发生器通用技术条件》的要求,Z·新研究、设计、制造的,是新时代产品,智能直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路,从而Z·大的保护了仪器不受损伤。
