回路电阻测试仪在测试现场通常能遇到那些问题

2022-08-29 15:55:16

次

回路电阻测试仪在测试现场通常能遇到那些问题，回路电阻测试仪在电力行业中应用十分广泛，根据传统设计原理设计的回路电阻测试仪在现场测试时，在实际试验过程中，都会发现存在一个问题，那就是当测试仪的电压连接电路接触不良或断路时，测试仪会显示一个数值，然后就会出现以下情况：

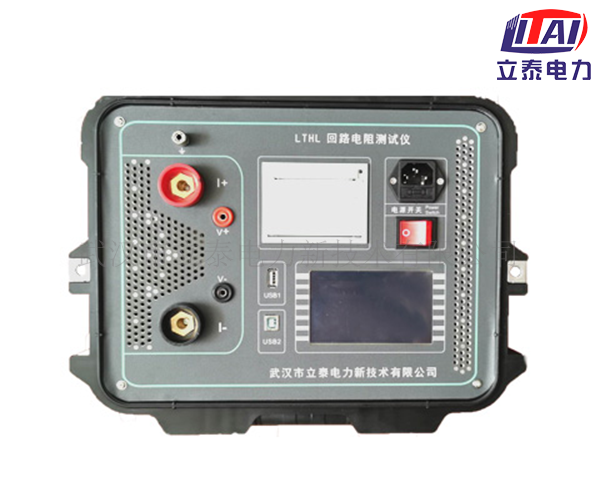

回路电阻测试仪

(1) 电压回路开路，试验现场无强电场干扰。电压环路是开放的，在测试现场没有强烈的电场干扰下在这种情况下，由于放大器输入的差模电压基本为0，所以仪器显示的测试值接近于0。如果测试人员有足够的现场测试经验，可以判断仪器电压测试线异常电路异常并返回仪表电压。排除仪器电压回路测试线后就能获得最终的准确测试结果。

(2)电压电路接触不良。大多数情况下，断路器的接线端子在长期运行后会在接线端子外表面产生氧化膜或油膜。当电路电阻器的电压测试钳夹在这种端子板上时，可能会接触不良。当电压测试夹本身也产生一定的接触电阻时，接触电阻值与电压采样电路的内阻值相同。会对测试结果产生严重影响。

(3)电压回路开路或接触不良（开路时可见接触电阻r1无穷大），测试现场有强电磁干扰，如带电母线. 此时，带电母线以空气为介质通过电容器，干扰测试仪的两条电压测试线。由于干扰，回路电阻测试仪的电压采集线为两条。差模电压出现在最后。
