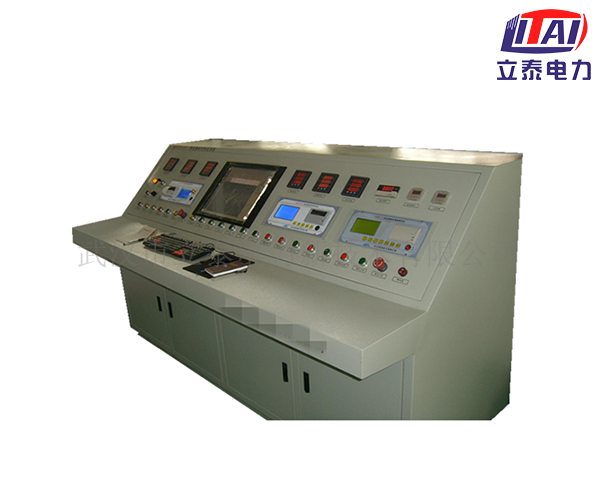

我公司生产的变压器综合特性测试台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。为了帮助客户更好地使用变压器综合测试仪，我们就变压器综合测试仪不同试品的接线方式测试接线、电池维护等问题，简单整理分享如下。

　　一、变压器综合测试仪不同试品的接线方式测试接线

　　根据被试试品的情况正确连接测试线。

　　(1)变比测试接线(只测变比项目试验)

　　A.三相变压器测试接线

　　高压测试端测试线(较长)的黄、绿、红测试钳接被测试品高压端的A、B、C套管;低压测试端测试线(较短)的黄、绿、红测试钳接被测试品低压端的a、b、c套管。

　　B.单相变压器或单相PT测试接线

　　高压测试端测试线(较长)的黄、绿测试钳接被测试品的高压端;低压测试端测试线(较短)的黄、绿测试钳接被测试品的低压端。

　　C.单相CT测试接线

　　高压测试端测试线(较长)的黄、绿测试钳接被测试品的二次侧;低压测试端测试线(较短)的黄、绿测试钳接被测试品的一次侧。

　　(2)直阻+变比测试接线

　　同直阻测试接线。

　　(3)直阻测试接线(只测直阻项目试验)

　　高压测试端测试线(较长)的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管(如无中性点O套管，将黑色测试钳悬空即可)。低压测试端测试线(较短)的黄、绿、红测试钳接被测试品低压端的a、b、c套管。

　　二、电池维护及充电

　　1、变比综合测试仪采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。

　　2、每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

　　3、仪器须及时充电，避免电池深度放电影响电池寿命。

　　4、正常使用的情况下尽可能每天充电(长期不用在一个月内充一次电)，以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。

三、注意事项

　　1.在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。

　　2.测量接线一定要严格按说明书操作，否则后果自负。

　　3.变比综合测试仪测试之前一定要认真检查设置的参数是否正确。

　　4.不能在电压和电流过量限的情况下工作。严禁高低压接反了。
