变压器直流电阻测试仪的使用及步骤：变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

变压器直流电阻测试仪的使用及步骤操作说明如下

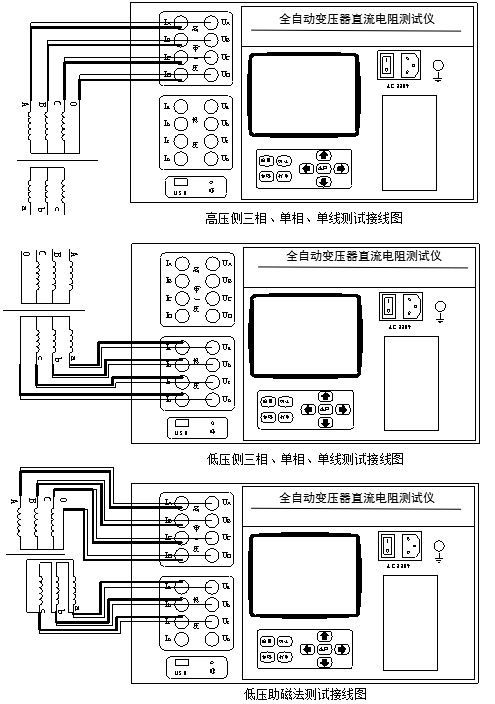

接线：将被试品通过专用测试线与仪器的接线柱连接牢固，同时把地线可靠接地，具体接线见下图1：

                                 图1

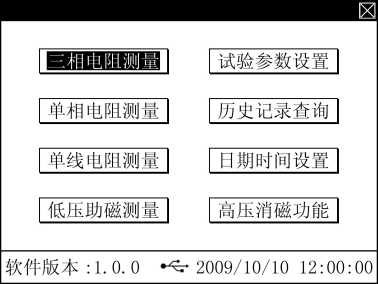

仪器开机显示画面如图2

      图2

      最上面为标题栏，最下面为状态栏，中间为显示区。按“选择”键移动光标，然后按“确认”键进入相应菜单。

      7.1三相电阻测量

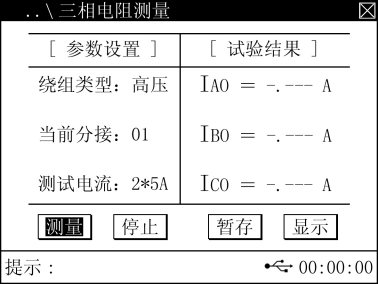

      进入三相电阻测量界面如图3

                                                                                 图3

按“选择”或“◄”“►”键移动光标，按“▲▼”修改参数设置栏里的参数。

“绕组类型” 为高压、中压、低压；

“当前分接” 为1～25；

“测试电流” 为2*5A、2*2.5A、2*1A。

  注：在测试状态下只能修改“当前分接”，当选择“低压”时不能改分接。

1）将光标移到“测量”按钮，按“确认”键，出现对话框如图4

2

图4

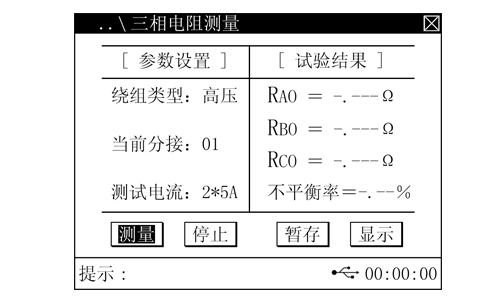

继续按“确定”键，仪器开始给绕组加电，状态栏提示“正在充电…”最右边为测试时间显示。实验结果栏里显示三相电流值，当电流恒定时提示“正在测试…”同时显示出三相电阻的阻值及不平衡率，如图5。如果被测电阻值超出测量范围则状态栏里提示“超出量程范围！”；如果试验回路开路，则提示“测试回路开路！”。

图5

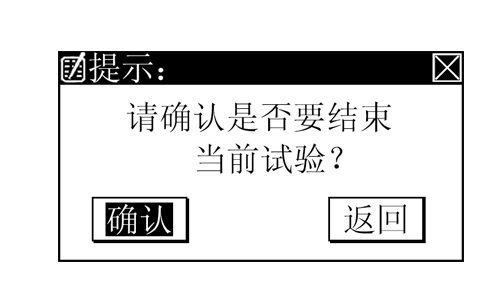

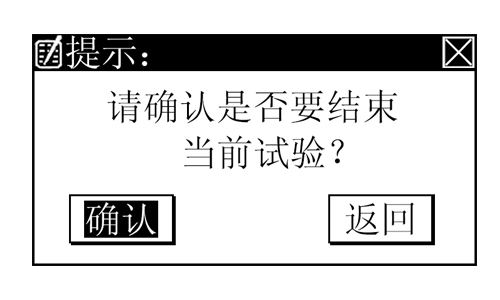

2）将光标移到“停止”按钮，按“确认”键出现对话框如图6

图6

按“确认”键仪器停止测量，断开电源开始对绕组放电，状态栏提示“正在放电…”及放电电流，并有蜂鸣器提示。等蜂鸣器停止，则放电完毕可以移动或拆除测试钳。

3）在测试界面，将光标移到“暂存” 按钮，按“确认”键则仪器将当测试结果暂时存到内存以便查看。出现提示框如图7

   图7

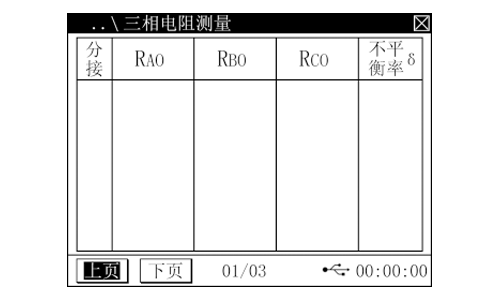

4）将光标移到“显示” 按钮，按“确认”键则显示暂存的结果，如图8。按“返回”键则返回到测试界面。

图8

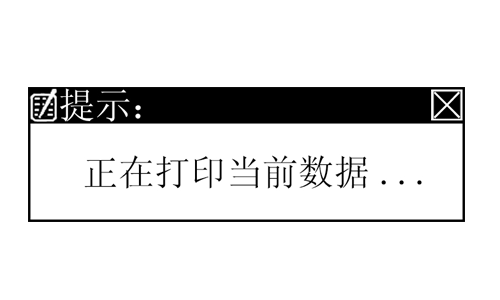

5）按“打印”键，出现提示框图9，则可以将测试结果打印出来。

                                 图9

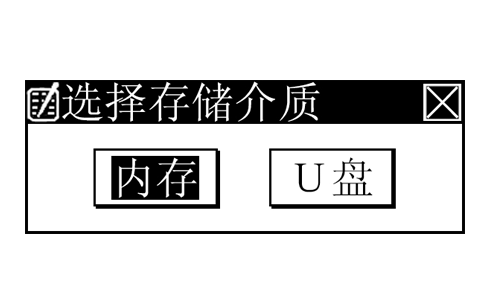

6）按“存储”键，出现提示框图10，选择仪器的内存还是U盘，按“确认”键则可以将测试结果存储到仪器里或U盘上，以便查阅。当选择U盘存储时，请先插入U盘，状态栏的   变为   时即可按确认键，存入到U盘，否则存储无效。

图10

7.2单相电阻测量

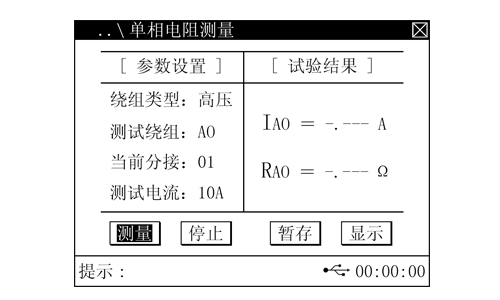

进入单相电阻测量界面如图11

图11

操作方法同“三相电阻测量”

7.3单线电阻测量

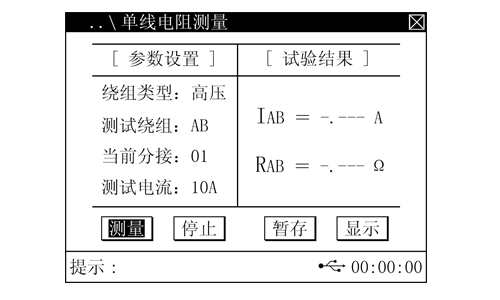

进入单线电阻测量界面如图12

图12

操作方法同“三相电阻测量”

7.4低压助磁测量

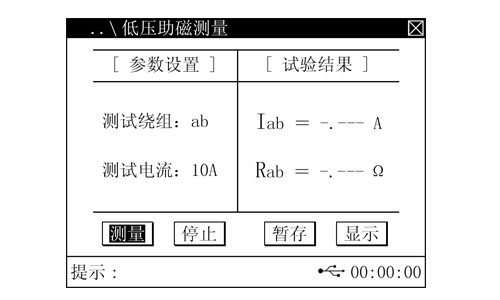

进入低压助磁测量界面如图13

图13

操作方法同“三相电阻测量”

7.5试验参数设置

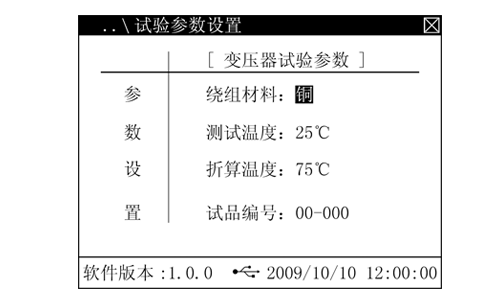

进入试验参数设置界面如图14

                                  图14

按“选择”或“◄”“►”键移动光标，按“▲▼”修改参数设置栏里的参数。

7.6历史记录查询

进入历史记录查询界面如图15

图15

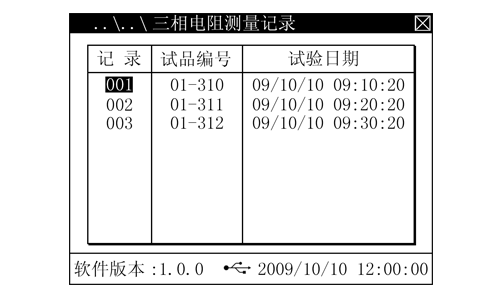

按“选择”或“◄”“►”键移动光标，按“确认”键进入相应的记录目录，如图16

                                  图16

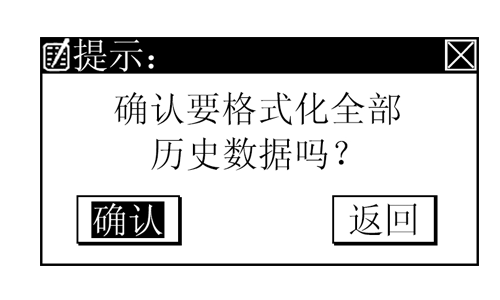

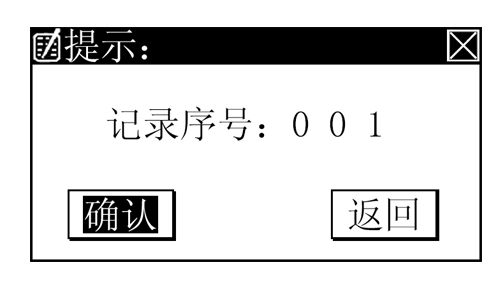

按“选择”键出现快速查找对话框如图17；按“选择”+“存储”出现格式化对话框如图18

图17

图18

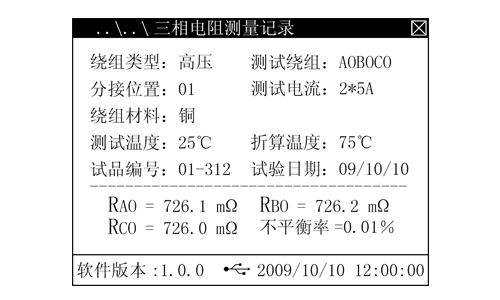

选择相应的记录，按“确认”键，打开相应的历史记录数据。如图19：

图19

7.7日期时间设置

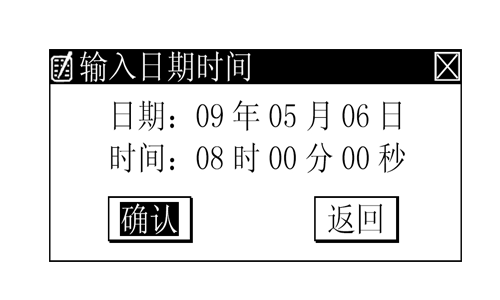

进入日期时间设置界面如图20

                                   图20

    按“选择”或“◄”“►”键移动光标，按“▲▼”修改相应参数。

7.8高压消磁功能

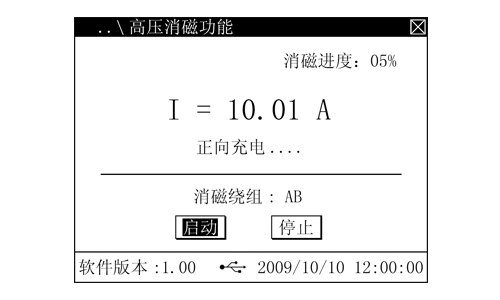

进入高压消磁功能界面如图图21

                                    图21

按“选择”或“◄”“►”键移动光标，按“▲▼”修改相应参数。消磁绕组可以更改为AB或BC，按启动后仪器通过消磁电流逐步减小的方式进行对变压器消磁，消磁进度为100%时消磁结束。

变压器直流电阻测试仪的使用注意事项

变压器直流电阻测试仪设计有反电势保护功能，在使用中仍需按以下逐步操作，以确保试验人员及仪器的安全。

1、使用本仪器前请仔细阅读使用说明书，检查接线正确无误、接地良好。

2、在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。

3、在测量过程中不允许拆除测试线。

4、在测量完毕并退出测量状态后，方可进行接线拆除。

5、如出现无法解决的问题，请及时与本公司取得联系。
