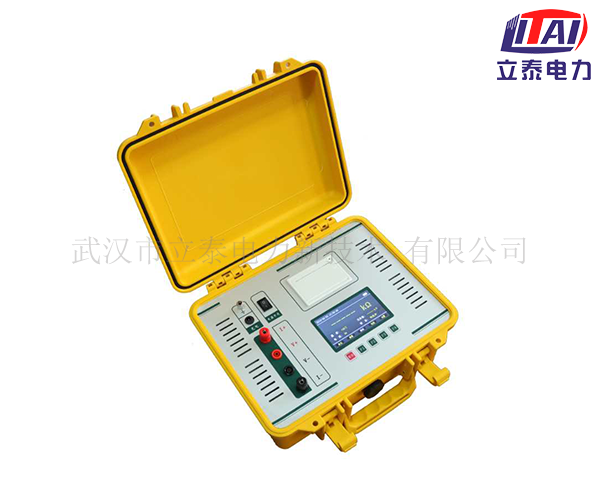

我公司研究生产的变压器直流电阻测试仪整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。变压器直流电阻测试仪测量精度高，操作简便，可实现变压器直流电阻的快速测量。下面我们就来一起看看变压器直流电阻测试仪使用方法及流程。

变压器直流电阻测试仪使用方法及流程优势可输出电流大，且重量轻，轻巧强大，方便携带。内置超大容量锂电池，便于现场操作，可连续工作8小时以上。同时也具备完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

我公司生产的变压器直流电阻测试仪供电方式采用交直流两用模式。在不插入专用电源适配器时，由内置锂电池供电；插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

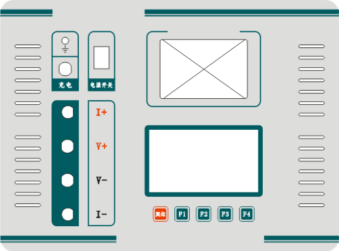

变压器直流电阻测试仪使用方法及流程先要清楚的知道面板结构。

I+、 I- 端子：电流输出端子。

V+、V- 端子：电压测量端子。

接 地 柱：接地端子，使用时与大地相连。

充    电：插上专用适配器电源线后，给仪器充电；

电源开关：为整机电源的接通与关闭；

显 示 器：大屏幕彩色液晶屏，显示主菜单、测试电流、电阻值和其他

信息等。

打 印 机：微机打印机，打印测试报告。

复 位 键：整机回到初始状态，切断输出电流。

F1—F4功能按键：由屏幕对应指示功能选项，用以选择、修改选定项。

变压器直流电阻测试仪使用方法及流程如下

流程1  变压器直流电阻测试仪使用方法之接线

把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，防止虚接。

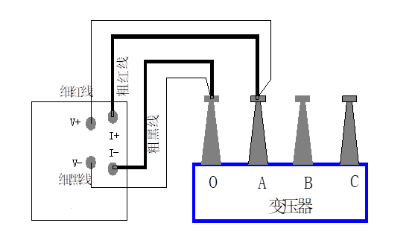

变压器直流电阻测试仪接线见下图：将红色测试线插片接到I+上， 插杆接到V+上，测试钳夹到试品一端，将黑色测试线插片接到I-上，插杆接到V-上，测试钳夹到试品另一端。

 流程2  变压器直流电阻测试仪使用方法之设置

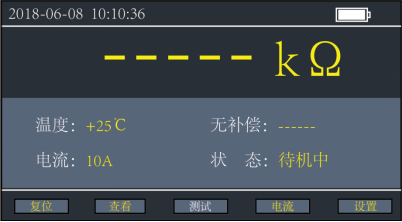

开机界面显示如下图：

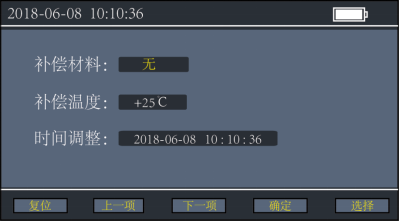

按设置键可进入设置界面，可在其中进行设置补偿材料，补偿温度、时钟调整，按选择键光标可在各个设置选项之间切换……反色黄即选定区域。

 补偿材料：按选择键将光标选择在补偿材料选项上面（反色黄），可以通过上一项、下一项选择补偿材料“无”、“铜”、“铝”，材料选择后，按确定键可直接进入测试界面。

补偿温度：按选择键将光标选择在补偿温度选项上面（反色黄），可以通过增加、减少设置测试时的环境温度，输入所测试品的当前温度，从﹣99℃至+99℃，输入完成后，按确定键可直接进入测试界面。

时间调整：按选择键将光标选择在时间调整选项上面（反色黄），可以通过增加、减少设置时间后，将光标选择在校时上，按确定键完成时间设置，可直接进入测试界面。

流程3 变压器直流电阻测试仪使用方法之测试

开始测试界面

在待机界面下，重复按电流键，循环选择“<5mA、100mA、300mA、1A、5A、10A、自动”，确定测试时当前温度、电流大小、无补偿、铜补或铝补等信息是否正确，然后按测试键进入测量状态。

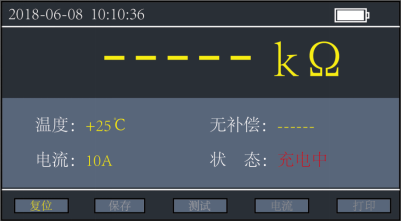

 开始测量时，状态会显示“充电中…”

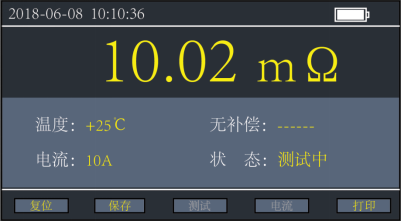

过几秒钟之后，显示“测试中…”这时说明充电完毕，进入测试状态，数据稳定后，就会显示“无补偿”所测试品的阻值，如上图。

注：若设置时，已输入试品的当前温度，并选定“铜补”或“铝补”，仪器就会自动显示试品阻值及换算到75℃时的阻值。

当选择自动测试时，变压器直流电阻测试仪会根据试品情况自动选择合适的电流进行测试。

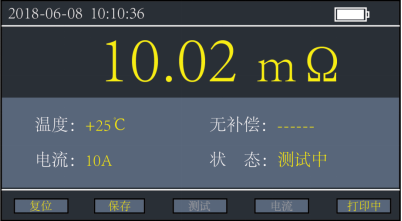

 在测试过程中按打印键可对当前数据进行打印，按保存键保存当前数据。测试完毕后，按“复位”键，变压器直流电阻测试仪电源断开，变压器直流电阻测试仪显示屏恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

在待机状态下，按查看键进入数据查看界面。

此台变压器直流电阻测试仪最多保存99组数据，超过99组数据自动覆盖以前的数据。在查看界面可以通过上一页、下一页查看数据，也可以按打印键打印相应数据，按复位键返回到测试界面。

流程4 变压器直流电阻测试仪使用方法之复位

变压器直流电阻测试仪电源自动与绕组断开，同时放电，音响报警，这时显示屏回到测试界面，重新电流选择状态，此时可不必等待放电结束，可选择电流按测试键直接测试，放电音响结束后，可重新接线，进行下次测量或拆下测试线结束测量。

流程5  变压器直流电阻测试仪使用方法之充电

当电池电量显示不足时，请关闭电源开关，将充电器插入充电插孔即可充电。充电器指示灯红色表示正在充电。当充电指示灯变为绿色表示电池充电完成。不要对电池过度放电，否则将有损电池。

本公司（立泰电力）产品自购买之日起12个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。变压器直流电阻测试仪使用方法及流程不清楚的请与公司及时联系，以便为您安排最便捷的处理方案。
