接地引下线导通测试仪是防止引下线节点锈蚀引起接触电阻变大，造成接地不良的情况，接地导通电阻又可以称为“直流电阻”，是测量电力设备与接地网或相邻设备之间的导通可靠性，性能方面采用低功耗电源技术，输出电流1A，2A，5A，和10A共计4个档位，测量范围＜1999mΩ，最小分辨率1mΩ。介绍了接地引下线导通测试仪的作用，接着我们来看看如果是10A的接地引下线导通测试仪使用时操作步骤是什么顺序，又是什么测试原理。

接地引下线导通测试仪操作方法顺序：

1.接地引下线导通测试仪在使用前先插上电源线打开电源开关。

2．先找出与地网连接良好的引下线作为基准点（可用测量地网接地电阻的方法找出基准点）。

3.使用仪器自配的两根测量线（50米，5米），大小端子（共四个）分别插入仪器的接线柱，（注：粗线端子插电流接线柱，细线端子插电压接线柱，且红黑颜色对应）。

4.短线（5米）带有夹子的一端与基准点连接好，线盘（50米）夹子的一端与被测点连接好。

5．打开测量开关，待数据稳定后即可得到测量结果。

接地引下线导通测试仪原理

导通电阻测试仪是基于“欧姆定律”原理，将整定后的恒流电流经“I+、I-两端口供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“U+、U-”由U读出，通过对I、U的测量后计算R=U/I就可以算出被测电阻的阻值。

导通电阻测试仪采用是四端子法测量，它的优势是可消除导线电阻和接触电阻带来的误差。

接地引下线导通测试仪测量方法

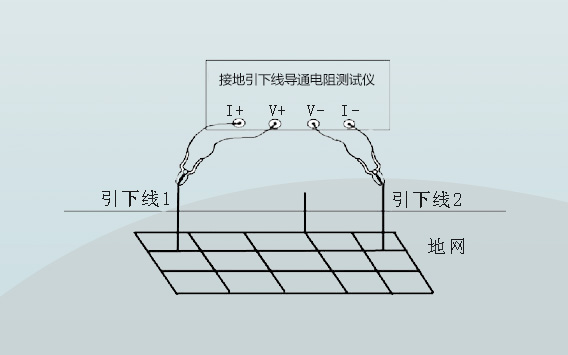

导通测试仪标配50米1.5mm测试线，将测试线根据被测的长度打开，将红色钳夹的尾端分别插入测试仪的U+和I+，黑色的钳夹尾端接入U-和I-即完成接线，接线图如下所示：

打开导通测试电源开关，在参数设置界面选择测试电流，一般建议用户选择最`大的电流测试，可以有效的击穿触头氧化膜，设置完成之后可直接点击开始测试，测试过程中不要触碰仪器的金属部件，大约等待3~7S的时间，实时的测量结果会在界面显示，单位是mΩ，试验完成之后通过面板打印机实时打印测量结果。

接地引下线导通测试仪测试注意事项

为了保证测试的准确度，测试之前应该将接触点处理干净，干净的表面导通性能会更好。

1．应使用仪器所配备的标准测量线，且必须按照正确的接线方法接线：电流与电压接线必须同极性（颜色对应）；继电保护测试仪价格粗接线柱接电流线，细接线柱接电压线。

2．在测量前应对基准点及被测点表面的氧化层进行处理。

3．测试时如果表头显示数据不稳定，即有可能是连接点已松脱或是夹子接触不良，去掉氧化层即可。

4．数据稳定后，不宜长时间按住测量键。

5．存放在通风干燥的环境中，应避免雨淋。
