互感器综合测试仪也叫做互感器伏安特性测试仪，采用的是高精度、自动线性调节的直流和交流电源，具有人性化的界面，非常适合电力工作者在室外进行工作，其主要功能是针对互感器容量小，常规的只需要几伏安到几十伏安，一般不超过千伏安。伏安特性是指元件两端所加的电压与通过它的电流之间的关系，对于电阻来说，它两端的电压U与通过它的电流 I 是成正比，那么就是电阻的伏安特性曲线是一条直线，伏安特性被用来研究导体电阻的变化规律，互感器综合测试仪也是研究互感器二次绕组的电压与电流之间的关系。下面也来分享互感器综合测试仪具体试验的操作方法展示.

互感器综合测试仪具体试验的操作方法展示 接线

进行电压互感器励磁特性、变比、极性、交流耐压测试时，请移动光标至PT，并选择相应测试选项。

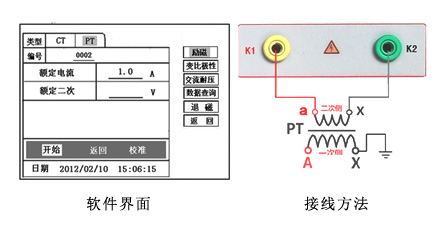

按“励磁”键后，即进入测试界面如下图：

励磁电流（0～20A）：输出电流为仪器输出的最`高设置电流，如果实验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。

励磁电压：根据额定二次设置：100V、100/√3、100/3、150V、220V。

开始试验

按照上图进行接线，PT一次侧接A、X，PT二次侧接a、x，进入PT“励磁特性”测试界面，设置二次侧额定电压及编号后，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始。

试验过程中光标在“测试”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验， 并显示变比极性测试结果。实验结束后可以选择 “保存” 、“打印”及“返回”。

数据查询

进入主界面，选择数据查询选项，根据需要选择“励磁”、“变比极性”、“角差比差”、返回”等测试选项，选定测试项目后，显示仪器中该项目下所保存的最`新的测试结果。

插上U盘，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中，每条记录所用时间约2秒钟。

在数据转存过程中，严禁拔出U盘，否则对U盘或设备造成z直接损坏。

U盘转存文件时，U盘内不应有与测试仪内需要转存的文件同名的文件，否则此文件会转存失败。

连接软件使用

将配套光盘放入计算机光驱中，解压“软件”至C盘根目录，打开Execute文件夹，选择“Dqsy”文件，即为互感器测试软件。

将存储试验数据的U盘连接至计算机。

打开“Dqsy”软件（以CT为例），选择互感器种类“CT”或“PT”。

选择“上传”，则将试验数据上传至计算机，每次可上传四组试验数据，继续选择“上传”，可选择另四组试验数据。

上传结束，可根据需要选择“伏安特性试验”、“误差曲线”、“变比极性试验”、“角差比差测试”、“负荷测试”、“直阻测试”等选项。

互感器综合测试仪具体试验的操作方法展示完成，建议使用者在做测试之前熟悉接线及操作方法，避免在试验时出现故障，以确保他或她的人身安全。伏安特性测试仪的输出功率均为实际电压和电流值，波形为标准正弦波，频率为50-60Hz。它能有效地模拟变压器的实际状态，满足国家有关检修规程的要求。
