为什么同一个变压器不能短路而另一个不能开路

2022-07-19 16:50:29

       我们都知道电压互感器(PT) 不能短路,电流互感器(CT)不能开路。一旦电压互感器短路或电流互感器开路,就会造成互感器损坏或危险。原则上,我们都知道电压互感器和电流互感器都是互感器,只是关注的参数不同。那么呢?为什么同一个变压器不能短路而另一个不能开路?

  在正常运行期间,电压互感器(PT)的次级线圈 相当于开路,阻抗ZL很大。如果次级电路短路,阻抗 ZL 迅速下降到几乎为零。此时二次回路会产生很大的短路电流,会损坏二次设备,甚至危及人身安全。电压互感器( PT) 可在二次侧加装保险丝,以保护自身免受二次侧短路损坏。如有可能,还应在一次侧加装熔断器,以保护高压电网不因变压器的高压绕组或引出线故障而危及一次系统的安全。

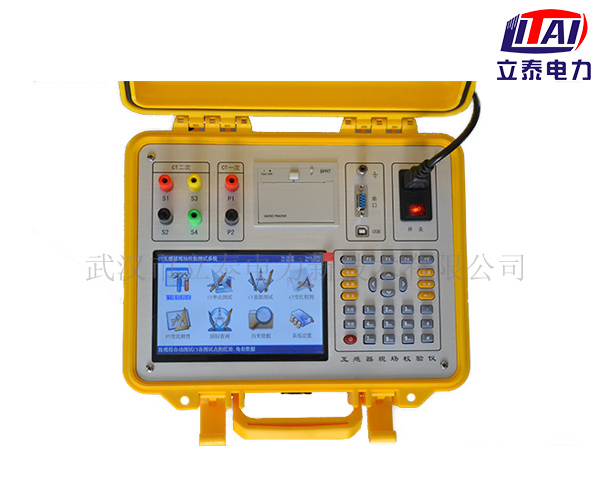

电流互感器测试仪

  当电流互感器(CT)正常工作时,阻抗ZL很小,相当于次级线圈在短路状态下工作。次级电流产生的磁动势对初级电流产生的磁动势去磁,励磁电流很小,铁芯中的总磁通量很小,次级绕组的感应电动势不超过几几十伏。如果二次侧开路,二次电流等于零,退磁效应消失,但一次线圈的ε1保持不变,一次电流完全变成励磁电流,导致铁芯中的磁通量Φ增加急剧上升,核心处于高度饱和状态。此外,次级绕组匝数多,会在次级绕组两端产生高压(甚至上千伏),不仅会损坏次级绕组的绝缘,还会严重危及人身安全. 因此,绝·对不允许电流互感器二次侧开路。

        两个电压互感器(PT) 和电流互感器(CT)原则上是变压器。电位互感器(PT ) 关注电压的变化,而电流互感器关注电流的变化。那么为什么同一个变压器,电流互感器不能开路运行,电压互感器不能短路运行呢?

  在正常操作期间,ε1 和 ε2 保持不变。电压互感器(PT)的初级侧 并联在电路中,电压比较高,电流很小,正常工作时副边电流也很小,几乎为零,与电路中的开路无穷阻抗形成相对平衡次级电路。当二次侧阻抗迅速减小到短路时,由于ε2保持不变,二次电流会迅速增大,烧坏二次线圈。

  同理,在正常运行期间,ε1 和 ε2 保持不变。电流互感器一次侧串联在回路中,电流比较大,电压很小。正常工作时,次级侧的电压也很小,几乎为零,与次级回路中的短路无穷小阻抗形成平衡。当二次回路的阻抗迅速增大到开路时,二次电流迅速下降到0,一次电流完全转化为励磁电流,导致磁通迅速增加饱和烧毁变压器.

        所以同样的变压器,不同的应用,结果会有所不同。
