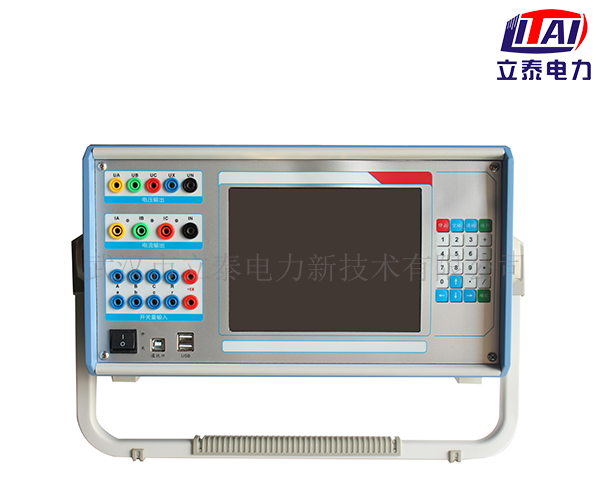

继电保护测试仪的功能之一是线路综合测试，该模块集中了低压微机线路保护的大部分测试项目，适用于6～35KV中性点不接地系统的线路保护的测试，测试过程中采用了“双向逼近”的测试方法，有效地提高了测试的工作效率。了解一下继电保护测试仪线路综合测试的优势与试验方法。

线路保护综合测试的优势

（1）一次性接线测试所有项目，中间不需要人为干预。
      （2）可不退出其它段，一次性对三段过流保护进行定值校验测试。
      （3）采用了“双向逼近”的测试方法，节省时间，提高了试验效率。
      （4）实现中性点不接地系统的线路保护的各种测试功能。
      （5）准确测量“功率方向”输入正、负角即可测量。

速断、延时速断、定时限过流试验方法

将三相电流电压以及开关量分别接入保护装置对应的端口，正确输入各段定值（动作值和动作时间）后，可不需退出其它段即可进行一次性测试测试时，先分别选中需要测试的项目，依据定值设置各段的动作“整定值”和“整定时间”，然后用鼠标点击“→”按钮，在弹出的对话框中设置其它试验参数。

零序电流保护试验

零序保护界面的试验参数的设置与上述过流试验类似，不同的是，在弹出的对话框中，“测试相”栏不开放，因为保护仅有一相零序，由继电保护测试仪Ia相输出零序电流，试验时将继电保护测试仪的Ia接至保护的零序电流输入端，作为保护的零序电流。

重合闸试验

重合闸试验是用于模拟三相一次自动重合闸的动作情况，试验前首先必须投入保护的重合闸功能，试验时设置一个故障电流，使某一段过流保护能可靠动作，测试仪在接收到保护动作信号后立即转入正常态输出，在比“重合闸整定时间”略长的时间内等待重合成功。

注意，当开关手合或重合闸动作后，重合闸立即放电，在再次充电满之前重合闸处于闭锁状态，此时任何故障只跳闸不重合，重合闸充电时间一般在15~25秒左右。

总结

继电保护线路保护综合测试及集成单模块的测试功能，如果对继电保护线路保护综合测试不熟悉可在单独模块中测量，达到的效果是一样的，也可参阅继电保护试验试验中常用的四大模块介绍，继电保护测试仪差动试验接线与测量方法，这些都对你了解继电保护的测量原理有所帮助。
