如何区分电流互感器伏安特性和电压互感器伏安特性的测试方法

2022-10-10 16:30:17

次

互感器伏安特性特性测试仪又称“互感器励磁特性”，是指测量电流或者电压互感器电流电压的线性关系，“伏”指的是电压，“安”指的是电流，特性指的是它们之间的线性关系，互感器伏安特性是保护用互感器需要测量的范围，计量类的互感器是不需要测量伏安特性。如何区分电流互感器伏安特性和电压互感器伏安特性的测试方法，详情请看以下分析

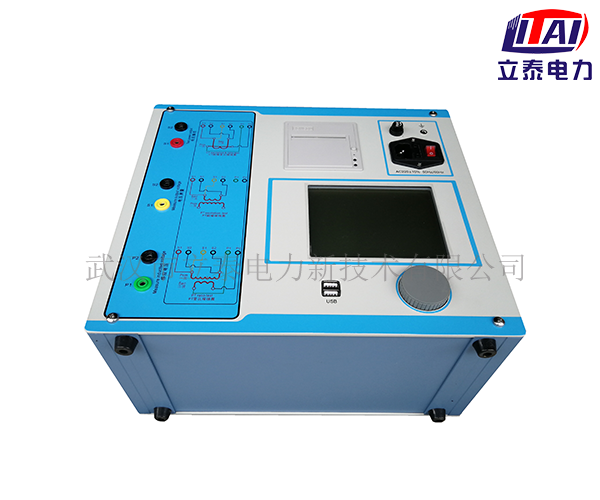

互感器伏安特性特性测试仪

电流互感器伏安特性测试方法

将伏安特性测试仪面板上的k1和k2分别接到电流互感器的二次端（S1、S2）即可，一次侧开路，如果是双绕组，将不测的绕组短接，避免产生互感电压。接通电源在主界面选择CT测试项，在右侧选择“励磁”，如果励磁电压和励磁电流不知道怎么输入可保持默认，选择测试，此时伏安特性测试调整输出电压输出，在曲线中绘制电流电压的曲线，达到试验电压，停止测试并返回，下面是测试完成的结果显示。

测试完成的结果

电压互感器伏安特性测试方法

电压互感器的伏安特性方法与电流基本一样，同样是将面板上的k1、k2接入电压互感器的二次端（A、X）,一次侧悬空，然后在仪器参数中输入电压互感器的二次电压，二次电压通常是100V，仪器给出了100/根3，100/3三个参数选项，一定要根据实际的二次电压填入，设置完成之后进入‘测试’选项，此时伏安特性测试调整输出电压，并给出相应的曲线和数据，试验完毕。

测量电压互感器的伏安特性需要注意一次侧的电压，按照互感器的原理，在二次加电压是一个升压过程，此时一次侧的电压非常高，测量时建议不要在狭窄的空间内试验，避免放电。

以上简单的对如何区分电流互感器伏安特性和电压互感器伏安特性的测试方法进行分析和阐述，也希望能对试验者在实际测试中遇到的问题有所帮助。如想更直接高效的处理眼前困难，也可以售后联系处理。
