简单阐述变比测试仪使用之前的测试方法

2022-07-22 16:45:12

次

在之前用于测量变比的原理大致有双电压表法和变比电桥法，由于双电压表法测量时需要稳定的电源、精密的仪表和电压互感器等，随着科技的发展和进步，我们将所有的外置配件通过硬件的优化，软件的集成，一体化操作，既满足测量精度，又提高了测量的功能性和便携性，今天，我们讲讲变比测试仪使用之前的测试方法，在实际使用过程中如何测量以及测量方法和事项。

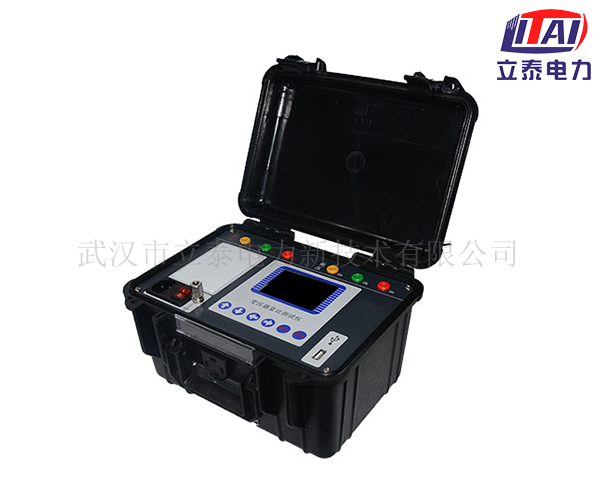

变比组别测试仪

变比测试仪的介绍：在电力系统中，变比是指电流比或者电压比，用于高电压转换低电压或者大电流转换为小电流的设备，我们经常所见的像变压器、互感器，它们都有变比这项技术指标，就变压器来说，变比是一次绕组与二次绕组之间的电压或电流的比。

测量之前，我们要简单的了解一下变压器的内部结构原理，有便于我们在使用变比测量测试仪时，遇到问题，能够更深入的分析和研究，首先国内常见的电力变压器主要是油浸式电力变压器，根据其绝缘材料而得名，根据不同的功能特点三相变压器较为多见，电力变压器外观大同小异，但是，不同的地区和电压等级所采用的变压器的内部结构不同。

使用时，首先将变比测试仪的A相、B相和C相分别夹到变压器的对应相，低压侧的a相、b相和c相同样接入变压器的的a相、b相和c相，打开变比测试仪的电源开关，调节控制键盘，选择测量的类型，也就是我们说的变压器的内部结构，如何选择参照变压器铭牌的参数，然后，我们输入变压器的的一次电压/二次电压的比值，开始测量，测量所需的时间与变压器的大小有关系，一般情况下10秒以内可以出计算后的结果，将各组别的变比误差分别计算后打印输出，同时显示当前接线的极性方向。
