变压器变比测试仪又称变比测试仪在我们日常做电力检测工作中偶尔会出现如下之类的一些故障:接地电阻测试仪指示灯不亮，或者电池电压、接地电阻测试仪指示灯均不亮。变压器变比测试装置采用了变比电桥测量变比，操作复杂，测量范围窄，是不能满足现代测量的要求的。因此，变压器变比测试仪在使用过程中也常遇到问题，下面也某个问题分析解答。

常见故障分析: 集线器可能烧坏或断开与电路板的连接，这也可能是因为接地电阻测试仪在使用或运输过程中引起的过度震动导致的。

故障排除:打开仪器面板，若手动指针等指针问题无法自动归零的话，说明表头已经损坏了。这样情况必须用万用表焊接，且附带用电阻带测量。然后用数字万用表的电流和电压量程来测量原来接在表头上的连接器，用接地电阻测试仪检查工作电压按钮。当万用表有电压信号指示时，说明不同接地电阻测试仪故障是因为电子表头损坏。如果表头状态良好，可以更换新表头自行修复，打开接地电阻测试仪外壳，拆下并检查表头连接。

变压器比测验仪器装置设备在电力日常检测工作中是常常被使用到的，对于其常规故障现象的熟悉认识是我们电力工作者的必修一课。

变压器变比测试，是变压器在交接及大修后必须进行的试验项目。 　　

变比测试的目的及意义 　　

（ 1）检查变比是否与铭牌相符，以保证对电压的正确变换 　　

（2）检查分接开关的位置是否正确 　　

（3）在变压器发生故障后，通过测量变比来检查绕组匝间是否存在匝间短路，开路（交接和大 修） 　　

（4）测出三相变压器本身变比的不平衡程度，确定零序分量的大小 　　

（5）准确获得变比，判断变压器是否可以并联运行

当两台并列运行的变压器二次侧空载电压相差为额定电压的1%时，两台变压器绕组中环流将达到 额定电流的10%左右时，会增加变压器的损耗，占据变压器的`容量。因此变比的差值应限制在一定范 围之内 　　

目前常见的变比测试仪（需要输入一些铭牌上的数据，一般输入额定电压，额定分接比，档位 数），一般电源需要供给220V市电。用新的智能变比测试仪器（盲测无需输入任何参数即可测试）， 采用新的单片机，内部有锂电池供电，支持数据存储及U盘转存，实现打印等微机处理。 　　

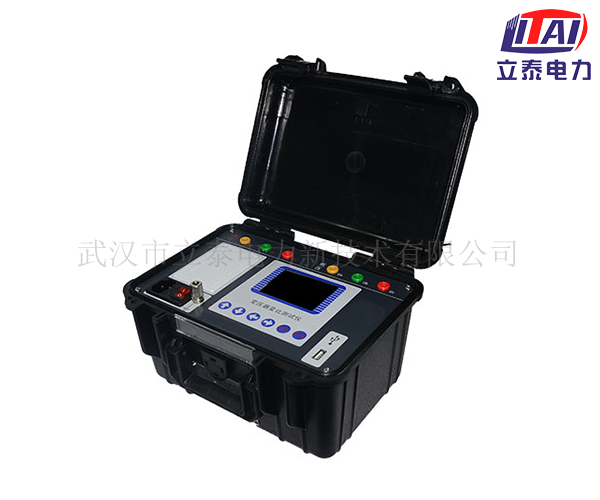

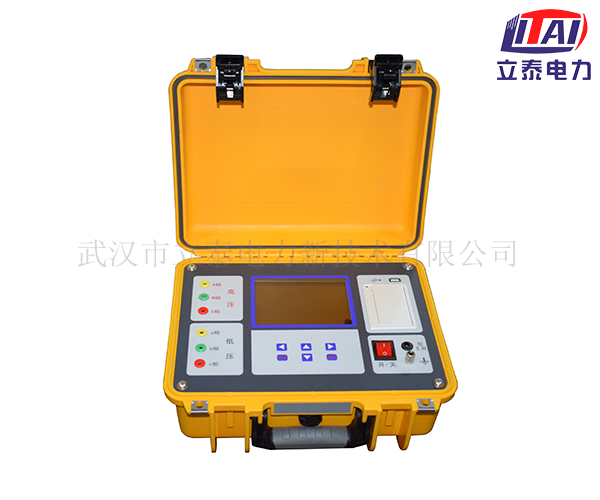

下图就是市场上厂家生产的一种常见的变压器变比测试仪；

此外还有一些厂家将高低压侧接线孔，分别整合成专用四孔或者三孔插头。将测试线的中间段组成 一根线缆，这样方便现场整理。

 　　下面就将常见变压器变比测试仪在使用过程中常遇到的问题汇总：

　　1、测试时将高低压测试线接反，这种情况在常见变比测试仪会将仪器损坏。在一些新测试仪中加 装了保护装置，测试线接反时会将测试回路的保险丝熔断。 　　

       2、测试值与计算值不符，接线组别与铭牌接线组别不符，可能是仪器损坏，也可能是变压器存在问题

      3、测试注意事项夹线钳必须可靠夹紧，避免测试过程中夹线钳掉落，在以往测试中发现，测试中夹线钳掉落，继而导致仪器损坏.

             4、测试过程中禁止触摸被测试变压器接线铜牌

 　 现场对变压器变比是否损坏的检测方法；

　　1、用被检测的变比测试仪对已经测试合格的变压器进行复测，与合格数据进行对比。 　

 　   2、将高低压侧测试线钳A-a；B-b；C-c夹住，进行测试。此时变比测量结果应该为1。部分厂家 不建议用此方法测试，存在一定的争议。
