微机继电保护测试仪延时怎么设置

2021-05-27 16:55:10

次

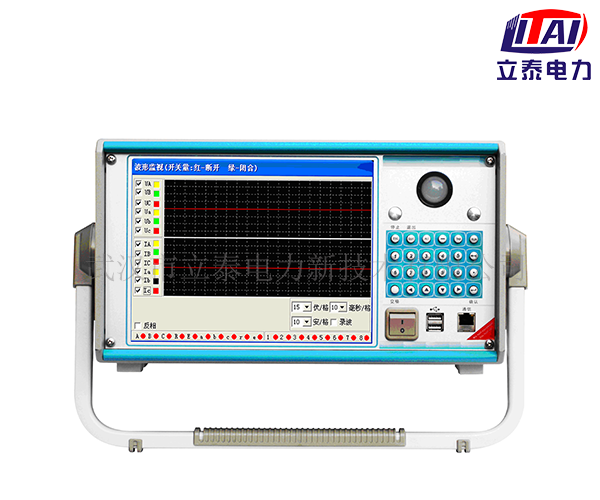

电力中，经常需要用到微机继电保护测试仪，它是一款具有精度高、功能强的测试仪器，受广大电力工作者的喜欢，但是该设备的使用比较复杂，使用中也会有存在很多的问题，就例如：微机继电保护测试仪延时怎么设置，以此给大家简单介绍微机继电保护测试仪延时怎么设置。

微机继电保护测试仪延时怎么设置

试验时间：故障开始到试验结束之间的时间限制，一般地，应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程。

开出翻转时刻：在第·一次故障输出一定时间后，开出量1会闭合输出。

跳闸延时：模拟断路器的跳闸动作时间，测试仪根据开入量的连接，一旦接受到保护的跳闸信号，经过“跳闸延时”后，方进入跳闸后的电压电流状态。

合闸延时：模拟断路器的合闸动作时间，测试仪根据开入量的连接，一旦接受到保护的合闸信号，经过“合闸延时”后，方进入合闸后的电压电流状态。

故障性质：选择“瞬时性”故障时，测试仪在整个试验过程中只输出一次故障量，当测试仪接收到保护的动作信号，或者达到所设置的“故障持续时间”后，停止输出故障量，而转为输出正常的电压、电流，之后即便接收到其它开入量信号，测试仪仍然维持正常量输出不变。选择“永·久性”故障时，测试仪按以下顺序输出：开始试验（输出正常量）―→输出界面上所设置的第·一次故障量―→接收到保护跳闸动作信号（输出正常量）―→接收到重合闸动作信号（再次输出界面上所设置的故障量，如果模拟的是转换性故障，则故障相别可能与第·一次不同）―→再次接收到保护跳闸动作信号（再次输出正常量，并不再改变，等待人工停止试验）。如果需要对保护的后加速功能进行试验，一般应选择永·久性故障。
