阐述:变压器容量测试仪接线方法及操作步骤

2021-03-19 10:40:54

变压器容量测试仪接线方法介绍我公司生产的LTKF变压器容量及空负载特性测试仪可精`确测量变压器的容量、空载电流以及空载损耗、短路电压以及短路损耗、也可以当做示波器、矢量分析仪使用。

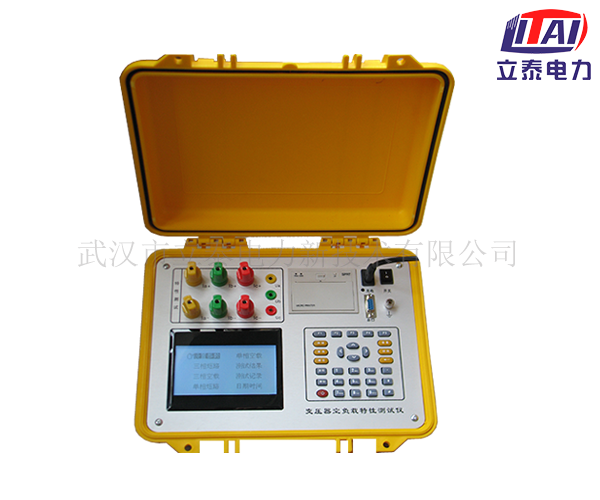

变压器容量测试仪


LTKF变压器容量及空负载特性测试仪面板上方依次为“特性测试”接线端子 、“容量测试”接线端子 、 打印机、、接地端子、充电插孔、电源开关。变压器容量测试仪接线方法LTKF变压器容量及空负载特性测试仪本身自带充电电池、无需外接电源,即可产生三相大功率测试电源,用于变压器容量,以及短路损耗的现场测试。可测试容量20KVA—100000KVA的变压器,并且精`确判定变压器型号 。测试结果可存储200组数据,也可随时现场打印出来。 测试结果准确度高,测试过程简便,是各级别电力用户的首`选产品。

二、变压器容量测试仪接线操作步骤

1、试验接线

按下图所示接好测试线

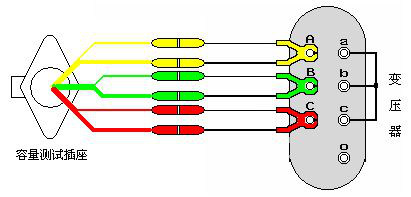

变压器容量测试接线图

2、操作仪器

打开面板上的“电源开关” 并进入“容量测试”模块。 通过调节“上下键”和“左右键”将此页面需要设置的参数,对照所测试变压器的铭牌,依次选择或输入对应的类别。注意当前温度的输入应该为当前环境下变压器的本体温度。若在此环节设置的参数若有错误,均会导致测试结果判定容量不准确。当所有参数设置好了以后,按确定键开始测试过程,此时测试数据将实时显示在屏幕上,测试正常完成后显示测试结果,即实测容量与实测负载(短路)损耗。如果在前面接线过程中有接线错误,则仪器在测试时会在测试结果这一栏,提示“测试异常,请检查接线”

二、变压器容量测试仪操作方法与步骤

下面继续介绍“有源负载”模块的使用方法,“有源负载”是指使用仪器内部的电源来进行变压器的“短路损耗试验” ,接线与前面“容量测试”完全相同,我们快速过一遍,需要注意的是“有源负载”的测试参数需要在“参数设置”模块中进行设置。在不使用CT/PT时,变比设置为1,其余各项参数同样对照铭牌设置,一定要设置正确。 点击“开始”测试,测试正常完成后,同样即刻显示测试结果。使用LTKF变压器容量及空负载特性测试仪自身电源进行的容量测试以及负载损耗测试,我们就介绍到这里了。

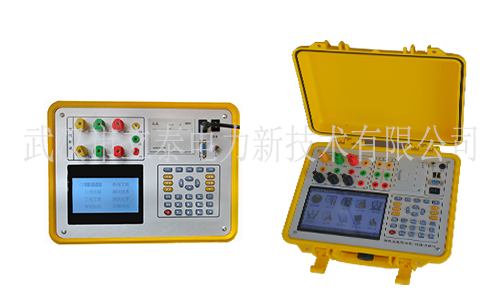

变压器容量测试仪

LTKF变压器容量及空负载特性测试仪其他测试模块“单相和三相的空载试验,短路试验”均需要外接电源(可选择外配三相调压器)来完成测试,我们以变压器的空载损耗的实测为例, 来进行操作讲解,现场接线可对照变压器容量测试仪纸质说明书的接线图,将外接三相调压器的ABC三相电源分别接至仪器面板的特性测试端子,Ia+ Ib+ Ic+ Ua 与 Ia- 选用对应颜色的夹子的一端链接, 夹子一端夹至变压器对应相别。 BC相与之一样接线。 变压器容量测试仪接线完成以后,进入测试模块, 对照铭牌,设置好正确的参数。 按下确定键, 我们可以在此界面看到实时刷新的各相数据,显示屏下方显示的结果为测试实测的空载电流百分比与空载损耗 。 以及计算出来校正到额定条件下的空载损耗。
