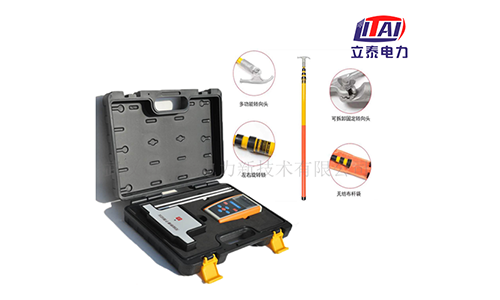

无线绝缘子测试仪用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压,能有效发现绝缘子内部隐蔽故障,提高电网系统运行的可靠性,提高线路工作人员进行带电测试的工作效率。无线绝缘子测试仪原理结构带图解析其采用无线传输,探测器和手持终端通信距离可达100m以上,使测量过程真正达到安全可靠、快速准确。
无线绝缘子测试仪原理结构t
随时科技的不断进步,无线绝缘子测试仪的样式与种类也越来越多,但无线绝缘子测试仪原理上基本上是一样的:测量绝缘子两点之间电位差,将被测电压变成电场进行测量。因而阻抗高,对于被测量系统的影响最·小。被测出的信号经内部放大处理,后以电压值的形式,由LCD数字显示输出。
无线绝缘子测试仪原理结构:测量绝缘子两点之间电位差 , 内部经过高压内阻分压 , 然后电压表头读取数值。如果某一片绝缘子的电位差为 O 时 , 则该片绝缘子为零值绝缘子。如果测试中某一节是标准值 50% 时说明其是劣化绝缘子。根据所测的数据绘制绝缘子分布电压曲线。用来进一步确认判断劣化绝缘子。
无线绝缘子测试仪原理结构示意图如下:
发射测量部分

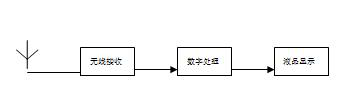

测量接收部分
LTJY-900 无线绝缘子测试仪原理依据的相关标准如下表所示:
序号 | 标准名称 |
1 | GB50150-2006 《电气装置安装工程电气设备交接试验标准》 |
2 | GB/T.311-1997 《高压输变电设备的绝缘与配合》 |
3 | DL/T626-2005 《劣化盘形悬式绝缘子检测规程》 |
4 | DL/T 596-2005 《电力设备预防性试验规程》 |
5 | DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 |
6 | DL/T 848-2004 《高压试验装置通用技术条件》 |
7 | GB1094.1-GB1094.6-96 《外壳防护等级》 |
