继电保护测试仪有哪些硬件配置

2022-12-19 16:55:54

六相继电保护测试仪是一款多应用,多功能的模拟试验装置,用于10~330kv系统内继电保护装置,备自投的模拟校验,检查动作的参量是否正确,动作的返回数据是否真实可靠,它的测量核心基于强大的软件功能和硬件性能,那么继电保护测试仪有哪些硬件配置,下面看看:

1. 内置高性能工业控制计算机

采用高性能工控机作为控制计算机,配有自还原CF卡,8.4寸800×600 LCD显示器,集成工业键盘和鼠标,基于Windows平台高效运行,配备USB3.0接口方便数据导出和其它外扩功能。


2. DSP数字信号处理系统

数据精度方面运用DSP控制器作为核心,FPGA可编程逻辑器件输出波形,由于采用的是DDS硬件输出波形的技术,使波形频率和相位精度相当高。



3. D/A和A/D转换

采用高精度D/A转换器,同时采用有源低通滤波器,使输出波形平滑,幅频特性优良,保留12路12位A/D转换电路,可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形,幅值和相位。



4. 高精度线性电压,电流功率放大器

电流、电压采用高性能线性放大器直接耦合输出方式,使电流,电压源可直接输出交流和直流波形,并可通过软件计算输出各种方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流,电压特征。



功放电路采用大功率高保真模块式功率器件,具有足够大的功率冗余和热容量,功放电路具有完备的过热、过流、过压及短路保护,电流回路允许开路,不会损坏装置。



面板有电流开路指示灯,以方便用户检查接线正确与否,同时面板还有电压过载或短路指示灯,当电压回路(在有输出情况下)发生短路时,该指示灯发亮并启动蜂鸣器报警。



大电流限时采用独特的硬件,限时电路,克服了传统的软件限时的缺点,使大电流使用更安全更可靠。



5. 开关量输入、开关量输出

装置共有开关量输入端子8对,开关量输出端子4对,开入量、开出量都由光电隔离器和24V直流继电器组成,其工作电源为独立的24V工作电源,所以在COM端与开入量之间有24V的直流电压。

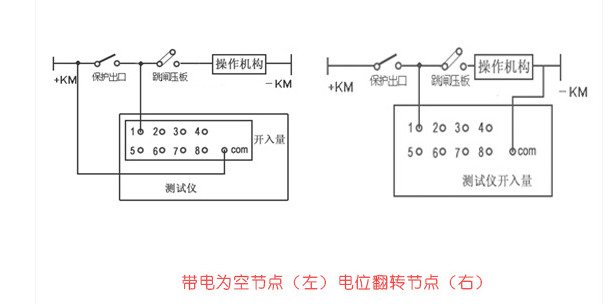

下面是几种常见的开入量的接线示意图:

接线示意图



6.专用独立的直流电源输出

配有两路110V直流电源电压输出,头尾相接组成+110V、0V、-110V三个端子输出,只能作保护装置的工作电源,不能作直流操作电源使用,+110V、-110V两端子可输出220V直流电压。
