10kv绝缘电阻测试仪用于绝缘电阻的测试。LT2510-10kv绝缘电阻测试仪具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，因此也是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。虽然只是一款简单的仪表，但绝缘电阻测试仪使用方法还是很复杂的，在此为大家简单梳理了绝缘电阻测试仪使用方法及图解。

10KV绝缘电阻测试仪使用方法操作方法如下：

1．开关机

按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。

2．电池电压检查

开机后，如果LCD显示电池电压低符号“”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。

3．直流电压测试

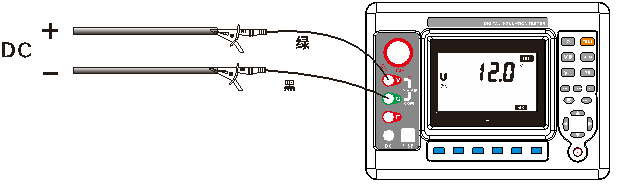

测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。

 4．交流电压测试

输入仪表交流电压不能超过750V。

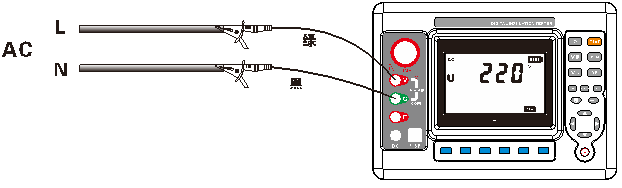

测量时按一下按键切换到交流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。

5．绝缘电阻测试

保证绝缘电阻精度的温湿度值

绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。

按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。

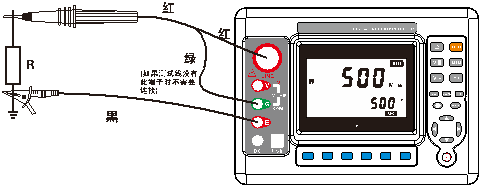

接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。

6．GUARD保护线的使用

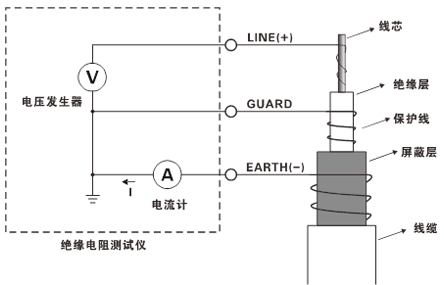

测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。

7．极化指数（PI）和吸收比(DAR)

7.1极化指数（PI）和吸收比（DAR）作用：

极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。

7.2极化指数（PI）和吸收比（DAR）区别：

对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，

PI和DAR值通过下面的公式计算：

   注：   1：R10Min=电压施加10分钟测量的电阻值

                        2：R1Min=R60Sec=电压施加1分钟测量的电阻值

          3：R30Sec=电压施加30秒测量的电阻值

          4：R15Sec=电压施加15秒测量的电阻值

              5：DAR的计算时间可以选择15秒或30秒。

7.3极化指数（PI）和吸收比（DAR）测试

极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。

将旋转开关转到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。

按MODE键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。

接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。

待测试完成后按“    ”查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按“    ”键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按“    ”或“    ”键返回。

7.4极化指数（PI）和吸收比（DAR）应用：

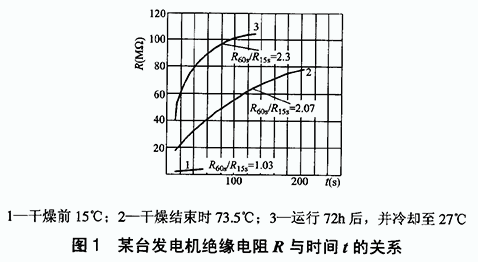

在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

极化指数参考判定值：

吸收比参考判定值：

8．背光控制

开机后，按“    ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。

9．报警设置

开机后，长按“”键，开启、关闭报警功能。长按“MODE”键可以设置电阻报警值，通过按“   ”或“    ”键改变当前数字大小，再长按“MODE”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“”符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置最·大值为600V，绝缘电阻报警设置最·大值为9999MΩ。如下图：

10．数据锁定/存储

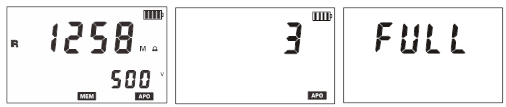

开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。

11．数据查阅/删除

开机后，如果仪表有保存的数据，短按“MR”键进入数据查阅，存储数据读取界面“MR”符号显示。短按“    ”或“ ”键以步进值为1选择查阅数组号对应数据，长按住  “    ”或“ ”键以步进值为10选择查阅数组号，再按“MR”键退出查阅。见下图

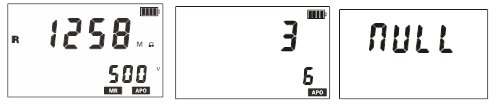

查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。

在数据查阅状态下，短按“CLEAR”键进入数据删除，按NO键不删除返回准备测量页面,按YES键删除所存数据，删除页面显示如下图。

绝缘电阻测试仪使用方法电池说明

10kv绝缘电阻测试仪采用了12V 蓄电池供电，当电池电量减少时，当电压降到10V时，电量符号“”显示,请及时充电电池。电压低电时影响测量准确度。10kv绝缘电阻测试仪使用方法及图解就梳理完毕了，希望能为为你解决此问题的困扰。
