立泰电力5月线上视频技术培训随州区圆满成功

2022-05-19 16:55:04

2022.5.18日下午,公司技术服务部孙总为华润集团随州区域公司设备管理部的所有人员做了线上的产品技术培训。这次培训本该是实地培训和讲解,以及后期使用设备时会遇到的问题,但由于疫情原因,双方协商后采用线上的技术培训。

产品技术培训中

图1


本次主要做变频串联谐振试验成套装置和高压介质损耗测试仪的技术培训。分为两部分,第·一部分培训的是LTZB变频串联谐振试验成套装置,孙总主要从9个方面培训:1.满足试品范围 2、变频串联谐振试验成套装置主要组成 3、主要技术参数4、装置容量验证 5、试验时设备组合方式 6、系统配置参数 7、参考实验标准 8、接图 9、注意事项。

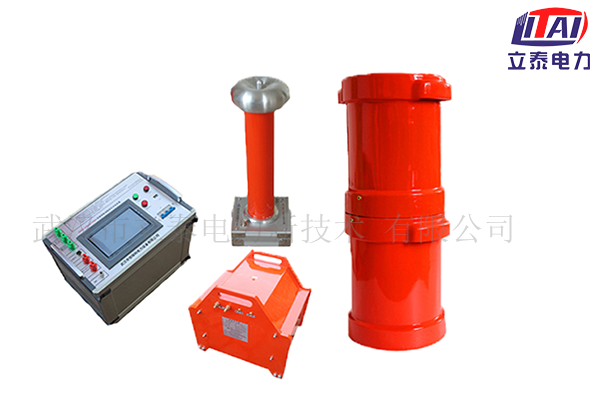

变频串联谐振试验成套装置

图2

孙总在培训中提到了变频串联谐振试验成套装置技术培训的重点是试验时设备组合方式,接线以及注意事项。

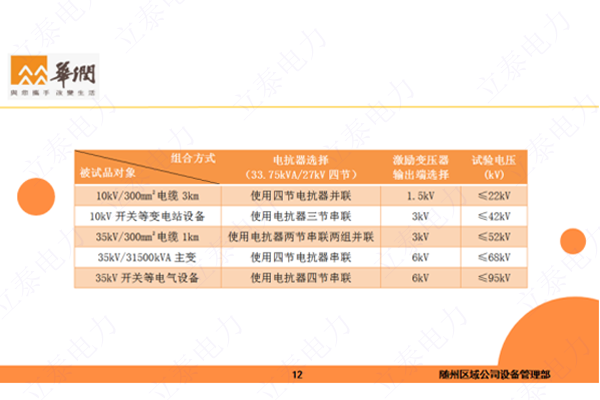

      变频串联谐振试验成套装置试验时组合方式如图3:

试验时组合方式

图3

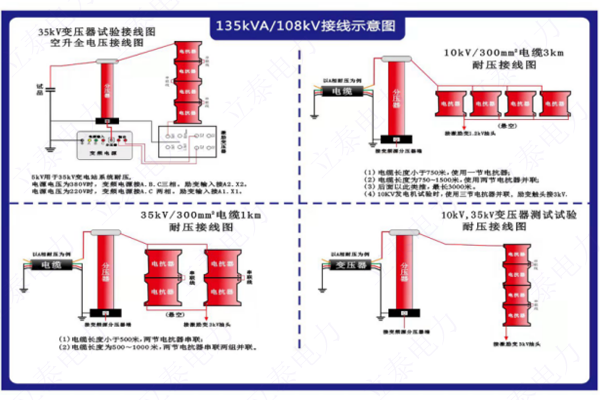

变频串联谐振试验成套装置试验前的接线工作,如图4展示,孙总也提到,这个展示图只是作为培训时方便大家理解,我们也有视频,培训结束后也会发给大家。实际操作的话还得需要相关技术人员要以说明书和接线视频结合使用,确保接线无误。

接线示意图

图4


       变频串联谐振试验成套装置试验中注意事项

① 严禁在带电设备上使用,接测试线之前,必须先确认被试品不带电。

② 测试过程中请保证接地线,接地良好,牢靠。

③ 确定设备的耐压等级,以防击穿设备,损坏仪器。

④ 高压线和连接线必须悬空。

⑤ 一定把操作视频多看几次,熟悉整个接线流程。


第二部分培训的是LTGS高压介质损耗测试仪,和第·一部分一样,也是从6个方面做此次培训:1、主要测量数 2、工作原理、3、接线方法 4、常见设备的接线方法、5、高压介质损耗测试仪的操作步骤

孙总介绍说,介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷。同串联谐振一样,高压介质损耗测试仪的工作原理,及高压介质损耗测试仪的接线方法,试验时的操作步骤和注意事项作为本次的培训的重点。

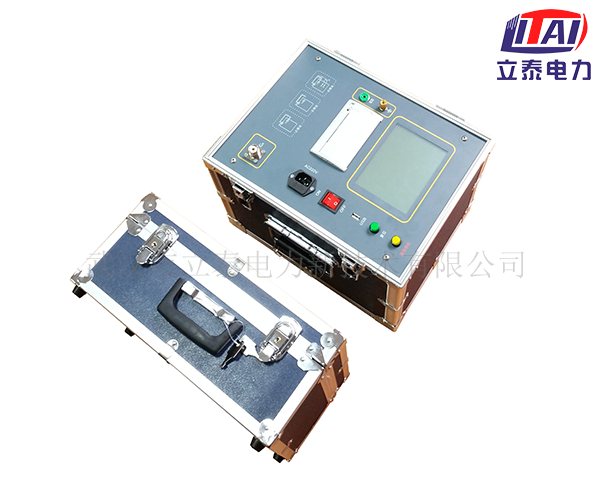

高压介质损耗测试仪

图5


高压介质损耗测试仪的工作原理

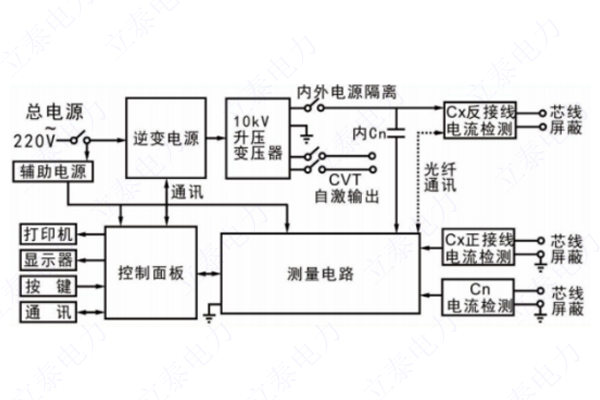

先讲高压介质损耗测试仪的工作原理,在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间成在相角差ψ,ψ的余角δ称为介质损耗角。δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(CX),如图6所示。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和 A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数宇信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部己经采用了抗千扰措施,保证在外电场干扰下准确测量。

介质损耗测试仪的工作原理

图6

高压介质损耗测试仪的接线方法

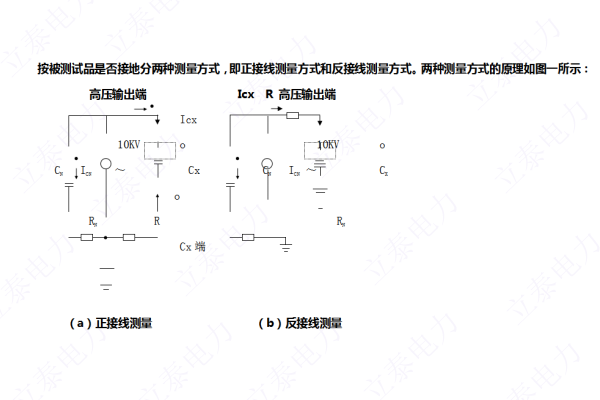

高压介质损耗测试仪的接线方法比起串联谐振是非常的简单,就两种测量方式,也只有两种接线方法如图7,正接法和反接法。以及常见设备的接线方法如图8、图9、图10:

高压介质损耗测试仪的接线方法

图7

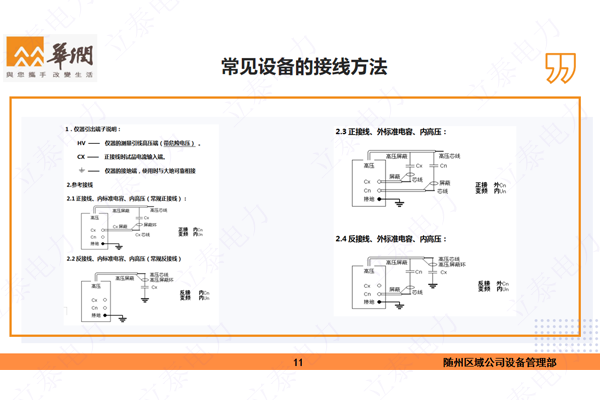

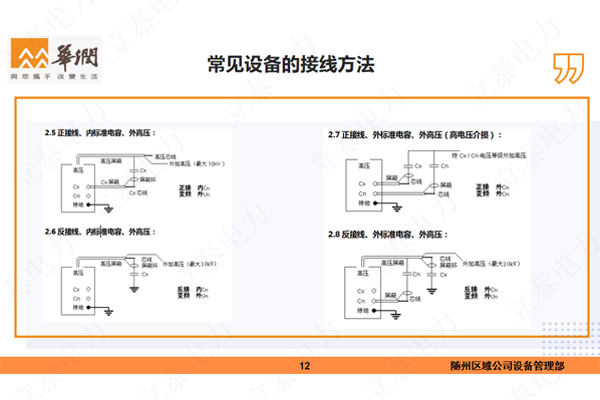

常见设备的接线方法一

图8

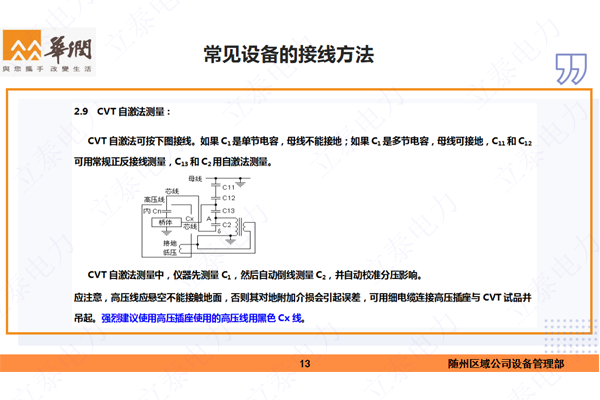

常见设备的接线方法二

图9

常见设备的接线方法3

图10

高压介质损耗测试仪的操作步骤

高压介质损耗测试仪的测试操作步骤分为4个部分,1、测量前准备2、打开电源 3、菜单选择 4、测试。

1、测量前准备

1)用接地线一端接仪器的接地柱,另一端接可靠的大地,保证仪器外壳处在地电位上。

 2)正接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,黑色小钳子悬空或夹在红色大钳子上。将CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端,黑色夹子悬空或接屏蔽装置。

 3)反接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,红色小钳子悬空或接屏蔽装置。Cx插座不用。

2、打开电源开关,仪器进行自检,若自检良好,液晶屏显示中文主菜单如图所示

3、菜单选择

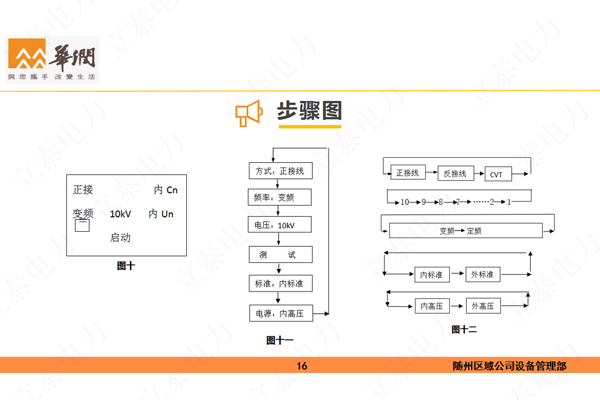

▶键可移动光标至各菜单项,并循环指示。被选中项反白字体显示。选择键的流程见下图图11所示。

1)在光标当前所示项目,按▼▲键键可进行该项菜单的变更,并循环指示,流程见图下图中的图十二所示。

2)将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

操作测试图

图11


4、测试

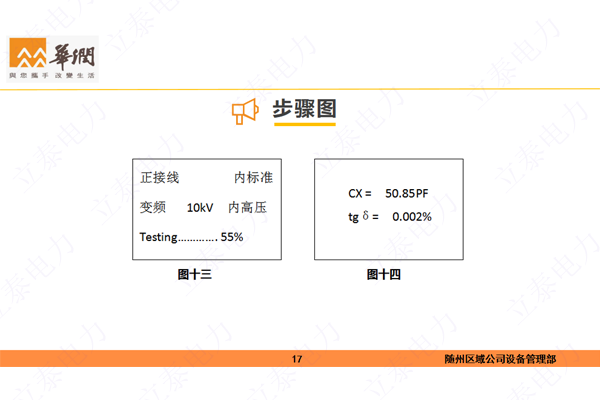

打开开关,当光标在测试项目上时,按确认键大约5秒钟开始测试。测试过程中显示的画面如图十三(正接线,变频)所示,当下面的进程到100%时候测试完毕,然后显示测量结果见图十四所示,此时光标指示打印机图标,按确认键打印报告。测量结果的意义如下:

tgδ: 试品的损耗因数tgδ值

CX: 测量的电容值

V:施加电压值

I:试品流过的电流

F1,F2 : 试验频率

打印结束后,关闭电源开关,测试完毕。

步骤图2

高压介质损耗测试仪测试过程中注意事项

严禁在带电设备上使用,接测试线之前,必须先确认被试品不带电。

1,严禁在带有感应电的设备上使用,接测试线之前,必须先确认被试品无感应电。

2,仪器测试过程中严禁断电,遇到紧急情况必须先按紧急停机然后再断电。

3,反接法和CVT测试时,最·好能够把高压测试线悬空,提高测试精度。

4,测试过程中需要注意把高压测试线单独摆放,请勿把CX测量线和其它接线与高压测试线相交。

5,测试过程中请保证接地线,接地良好,牢靠。

6,确定设备的耐压等级,正确选择仪器升压档位,以防击穿设备,损坏仪器。

7,仪器所配专用高压电缆出厂时已检测合格,但测量时仍需远离人体。

8,输入电压为AC220V±10%,超出范围都有可能影响测试精度;最·大输入电压为AC264V,超过此值会造成永·久性损坏。

9、仪器应注意防潮,防剧烈震动



高压介质损耗测试仪的技术培训就讲完了,整个两部分技术培训也到了尾声,孙总也向各位份别提出了两个设备的几个问题帮助大家回忆和巩固本次培训的内容。以便更好的认识产品和使用时常常会遇到的情况。也希望后期能更长久的合作。孙总最后宣布立泰电力5月线上视频产品技术培训随州区圆满成功。
