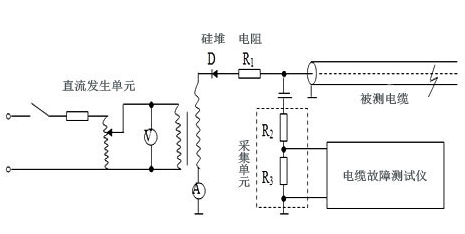

高压闪络法是指在高电压作用下,导体介质沿绝缘表面发生的破坏性放电的现象,在电力系统中,高压闪络法是针对电缆发生故障时且对地电阻在200欧姆以上所采用的主要测量方法,高压闪络法是由控制箱、交直流试验变压器、脉冲电容器、电压保护器和测试连接线组合而成,下面我们看一下高压闪络法的测量原理图以及详情描述高压闪络法的实物接线图。
高压闪络法的组件及作用
如上图所示,高压闪络法由三部分组成,直流发生单元,数据采集单元和数据处理单元,高压发生单元为闪络法提供直流电源,数据采集单元是用于监测放电点的回波电流并建立数据波形,数据处理单元是将接收的数据进行运算、显示,除此以外,在电缆故障的外部还有接收部分,是用于监听放电特征的信号,具体的用法可以参考该产品说明书内容,下图看看详情描述高压闪络法的实物接线图。
详情描述高压闪络法的实物接线图以上内容已经对高压闪络法的测量原理、组件和作用进行了说明,希望对您在日后使用有所帮助。
