油介质损耗及电阻率测试仪操作方法

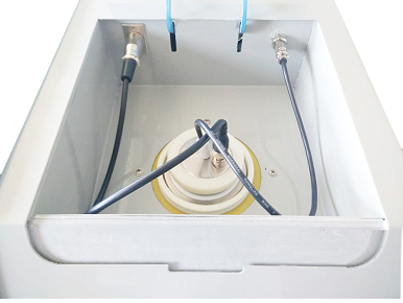

1、将清洗干净的油杯放入油杯槽中，并将测试电缆（如图5）连接好。

2、开机

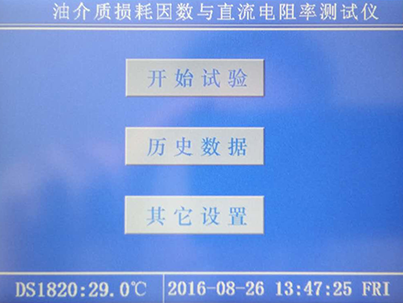

打开电源开关，液晶显示（如图6）所示主菜单。

3、油介质损耗及电阻率测试仪测试条件

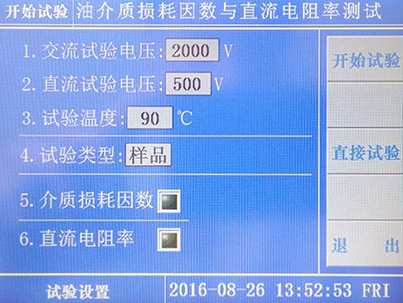

进入【开始试验】参数设置画面（如图7）。

（1） 参数范围：交 流 电 压： AC  200~2200V

        直 流 电 压： AC  0~500V

        试 验 温 度： 0～120℃

        试 验 类 型： 样品或空杯

介质损耗因数：亮绿色时选中【测试】;暗绿色时不测试。

直流电阻率：亮绿色时选中【测试】;暗绿色时不测试。

（2）参数的设置方法

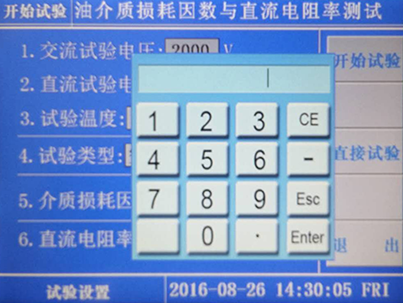

按【交流试验电压】弹出如下键盘界面（如图8）。在键盘上输入相关数据即可。超出范围不能输入。

 按【直流试验电压】或【试验温度】键，操作步骤与【交流试验电压】输入方法相同。

 当【试验类型】设为【样品】后，测试样品 。

 当【试验类型】设为【空杯】后，测试空杯 。

（3）介质损耗因数。

亮绿色时选中【测试】;暗绿色时不测试，按压触控屏相关位置切换。

（4）直流电阻率。

亮绿色时选中【测试】;暗绿色时不测试，按压触控屏相关位置切换。

按【开始试验】，进入试验界面，开始按照设置参数测试。

按【直接试验】，进入试验界面，跳过升温过程，直接按照设置参数设置。按【退出】，回到主菜单。

4、历史数据

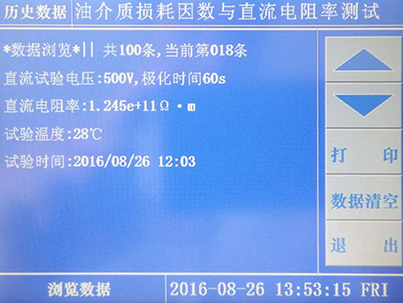

按【历史数据】，弹出如下键盘界面（如图9）。

按【上下按钮】，进行翻阅。

按【打印】，打印当前页面数值。

按【数据清空】，清空存储的历史数据。

按【退出】，退出当前界面。

  5、其他设置

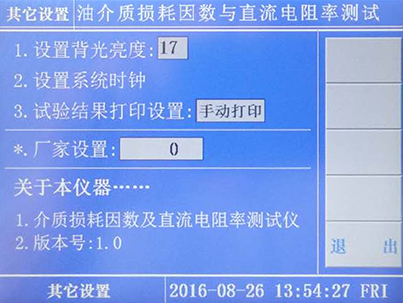

    按【其他设置】键，进入其他数据设置画面（如图10）。

图10

按【设置背光亮度】，弹出键盘，输入亮度数值即可。

按【设置系统时钟】，弹出键盘，输入当前时间即可。

按【打印设置】，将会在“手动打印”和“自动打印”之间切换，如选择“自动打印”仪器测试完成之后，将会自动打印。

按【厂家设置】，此按键为厂家升级自留键，请勿使用。
