互感器伏安特性测试仪电流互感器接线操作方法如下：

2.1 电流互感器试验

在参数界面，用 旋转鼠标切换光标到互感器类型栏，选择互感器类型为电流互感器。

2.1.1 试验接线

试验接线步骤如下：

第·一步：根据表 2.1 描述的 CT 试验项目说明，依照图 2.1 或图 2.2 进行接线（对于各种结构的 CT，可参考附录 D 描述的实际接线方式）。

表 2.1 CT 试验项目说明

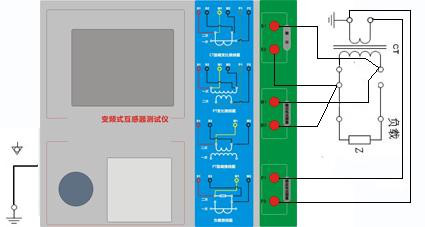

图 2.1 CT 直阻、励磁、变比试验接线方式

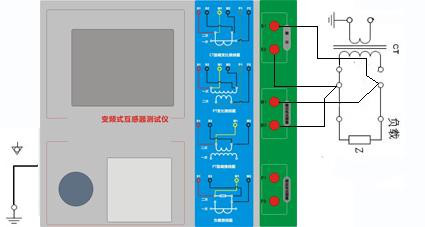

图 2.2 CT 二次负荷试验接线方式

第二步：同一 CT 其他绕组开路，CT 的一次侧一端要接地，设备也要接地。第三步：接通电源，准备参数设置。

2.1.2 参数设置

试验参数设置界面分别如图 2.3、

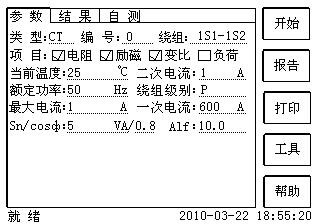

图 2.3 基本参数设置界面

参数设置步骤如下：

用 旋转鼠标 切换光标到要设置的参数位置。

（1） 线路号、相别、CT 编号、绕组号：可输入字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT 编号_绕组号.”。

（2） 额定二次电流 I sn ：电流互感器二次侧的额定电流，一般为 1A 和 5A。

（3） 级别：被测绕组的级别，对于 CT，有 P、TPY、计量、PR、PX、TPS、TPX、TPZ 等 8 个选项。

（4） 当前温度：测试时绕组温度，一般可输入测试时的气温。

（5） 额定频率：可选值为：50Hz 或 60Hz。

（6） 最·大测试电流：一般可设为额定二次电流值，对于 TPY 级 CT，一般可设为 2倍的额定二次电流值。对于 P 级 CT，假设其为 5P40，额定二次电流为 1A，那么最·大测试电流应设 5%*40*1A=2A；假设其为 10P15，额定二次电流为 5A，那么最·大测试电流应设 10%*15*5A=7.5A。

对于不同级别的 CT，扩展参数的设置也不同，见表 2.2。

表 2.2 CT 扩展参数描述

第五步： 选择右边的开始按钮进行试验。
