高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。断路器开关机械测试仪即机械特性参数是判断断路器性能的重要参数之一。参照行业标准对断路器开关机械测试仪操作范围规定及特性试验意义也需要注意。

断路器开关机械测试仪机械操作及特性试验以下两点

1、试验意义

(1)断路器机械操作试验：断路器处于空载(即主回路没有电压和电流)的情况下，按照规定条件进行各种操作，验证其机械性能及操作可靠性的试验。

对断路器操作机构进行分合闸操作，必须给电磁铁一个控制电压，有的还有储能所用的电源电压。由于现场实际使用中供给断路器操作机构的电源不可能稳定在额定值，而是在一定范围内变化。因此，要求断路器在电压的变化范围内也能够正常操作。

国家标准及电力行业标准对操作能源变化范围作了如下规定：

a、储能用的电源电压应该为额定电压的85%一110%对应可靠储能。

b、当操作控制电压为交流电压，数值为额定电压的85%-110%时，断路器应可靠合闸和分闸。当采用直流操作控制，操作控制电压为额定电的80%~110%对，断路器应可靠合闸，为额定电压的65%一120%时，断路器应可靠分闸。此外，当操作控制电压在额定电压的30%以下时，断路器应不能分闸。

(2)断路器机械特性试验：断路器的分、合速度，分、合闸时间，分、合闸不同期程度，以及分合闸线圈的动作电压，直接影响断路器的关合和开断性能。断路器只有保证适当的分、合闸速度，才能充分发挥其开断电流的能力，以及减小合闸过程中预击穿造成的触头电磨损及避免发生触头熔焊。断路器分、合闸的严重不同期，将造成线路或变压器的非全相接入或切断，从而可能出现危害绝缘的过电压。

在断路器的现场试验中，一般应进行以下时间项目的测量：

a、分闸时间；

b、合闸时间；

c、分、合闸同期性。

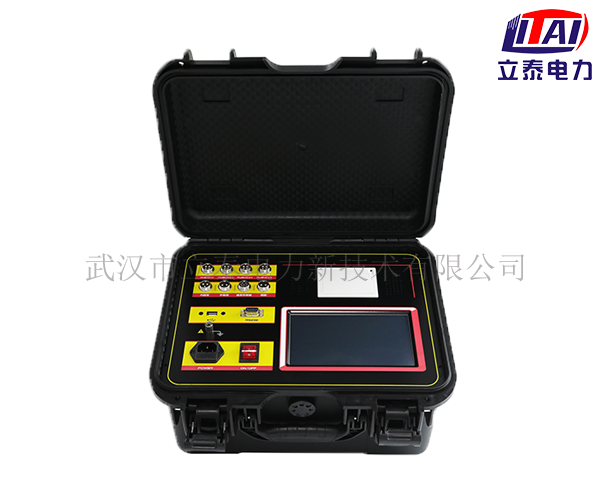

2、试验方法，试验设备：断路器综合特性测试仪，具体操作方法参考断路器综合特性测试仪使用说明书。

3、试验注意事项

(1)试验前要求测量分合闸线圈绝缘电阻及直流电阻合格后，方可进行试验。

(2)应断开控制回路直流电源，同时将分合闸线圈两端接点从回路中分离。

(3)进行分合闸时间及同期性测试应在额定电压下测试。

4、试验结果判断：

(1)并联合闸脱扣器应能在其交流额定电压的85%~110%范围或直流额定电压的80%~110%范围内可靠动作；并联分闸脱扣器应能在额定电源电压的65%~120%范围内可靠动作，当电源电压低至额定电压的30%或更低时不应脱扣。

(2)闸时间、分闸时间及分、合闸速度应符合制造厂规定。

(3)真空断路器：分闸不同期不大于2ms，合闸不同期不大于3ms。 SF6断路器：合闸不同期不大于5ms，分闸不同期不大于3ms。
