操做三相继电保护校验仪时也要注意几个事项，避免造成故障

2022-12-06 14:52:23

次

三相继电保护校验仪具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。在操做三相继电保护校验仪时也要注意几个事项，避免造成故障。

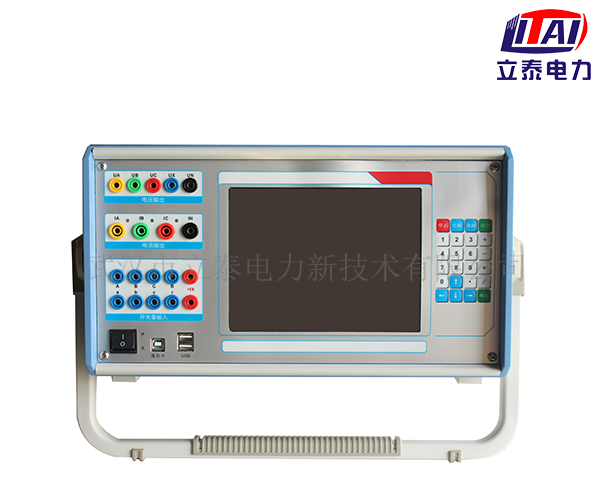

三相继电保护校验仪

　　三相继电保护校验仪可对各类型电压、电流、频率、功率、阻抗、谐波、差动，同期微机继电保护测试仪的继电器等分别以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验，可测试高压线路保护(单、双端测试)、自动重合闸、中间继电器、同步继电器、过激磁保护、反时限正负序过流保护、定时限正负序过流保护、复压闭锁过流保护、频率及低周减载保护、逆功率保护、失步保护、定予接地保护、负序零序及相间功率保护、故障回放。

　　三相继电保护校验仪注意事项：

　　1.测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。

　　2.装置面板或背板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。

　　3.装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据，请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。

　　4.外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。

　　5.请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。

三相继电保护校验仪分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，校验仪上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
