接地引下线导通测试仪操作使用说明

2020-12-10 17:25:54

接地引下线导通测试仪操作使用说明

◆测试接线

首先找到与大地网连接合格的接地点作为基准测量点(可选择主变、断路器等设备的接地扁钢作为基准测量点);黑色测试线,一端接仪器U-和I-端子,另一端线夹,夹到基准测量点,并保证其接触面干净,无氧化。红色测试线,一端接仪器U+和I+端子,另一端线夹,夹到被试品的接地引下线处,并保证其接触面干净,无氧化。

小提示:测试夹与测量点反复摩擦可以使其接触面更加良好。

◆智能电量管理

仪器在长时间未操作时,自动调暗液晶背光,以节省电量;仪器带低电量充电提示功能、过放保护功能;仪器电量低时可插充电器充电,并可在充电过程中正常使用仪器。

◆打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后,正常时指示灯为常亮,缺纸时指示灯闪烁。按一次按键,打印机走纸。

打印机换纸:扣出旋转扳手,打开纸仓盖;把打印纸装入,并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。

◆使用操作

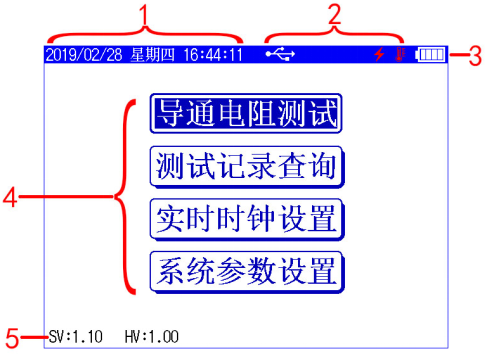

所有测试线接好以后,打开电源开关,仪器初始化后进入“主菜单”屏,如下图所示。





编号

说明

1

显示日期时间。

2

显示外设和当前操作状态。


插入优盘时显示此图标。


测试过程中显示此图标并闪烁


仪表内部温度过热显示此图标,红色闪烁时禁止测试。

3

电量显示,电量低时此图标闪烁。

4

仪器主菜单操作区,通过上、下键选择相应功能,按“确认”键进入相应功能菜单。


导通电阻测试功能。


查询测试过程中保存的各组数据;在存储查询屏可以进行数据打印、转存优盘等操作。


设置仪器的日期、时间。


需要密码操作,不对用户开放。

5

SV:显示仪器当前的软件版本号;HV:显示仪器当前的硬件版本号。

HV:显示仪器当前的硬件版本号。

6

仪器出厂编号。

选择图片.png菜单进入导通电阻参数设置屏,如下图。






























编号

说明

1

选择测试电流档位,可选0.1A、1A、5A、10A和自动。

  小提示:光标在一级操作目录下,可按“确认”键将光标快速跳转到按钮,可快速启动测量。

2

当前所选测试电流的测量范围。

 小提示:光标在二级操作目录下,可按“确认”或“取消”键将光标快速跳转到一级操作目录。

3

主显示区,测试出的电阻值。

4

副显示区,仪器当前的输出电流值。

5

当前屏幕的简易操作说明。

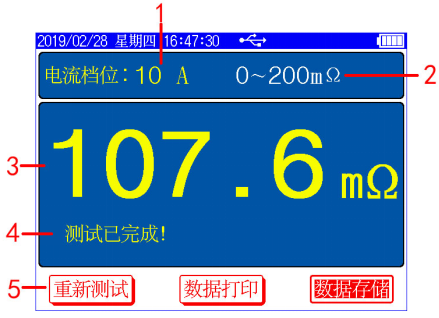

 “导通电阻测试结果”屏如下图。


编号

说明

1

选择的测试电流档位。

  小提示:光标在一级操作目录下,可按“确认”键将光标快速跳转到按钮,可快速启动测量。

2

所选测试电流的测量范围。

 小提示:光标在二级操作目录下,可按“确认”或“取消”键将光标快速跳转到一级操作目录。

3

主显示区,测试出的电阻值。

4

副显示区,当前的测试状态。

5

菜单选择区域。

按“左右”键移动光标选择相应功

能,按“确认”键执行当前所选功

能,按“取消”键返回上一屏。


仍按当前的设置参数重新测试。


将当前的测试结果通过打印机打印。






将当前的测试结果保存到本机或保存到外接优盘。

小提示:保存到优盘的数据为WORD格式,可直接用OFFICE打开进行编辑或打印。

 以上就是接地引下线导通测试仪操作使用说明,希望能顺利进行测试项目。
