大型地网接地电阻测试仪如何使用

2022-04-22 16:45:52

在某工厂,如果设备的电阻电压发生问题,会直接影响其使用,因此每隔一定时间检查设备的电阻。而大型地网接地电阻测试仪适用于测量各类接地装置的商用接地电阻、接触电压、步进电压、等工频特性参数及土壤电阻率。我们要在此介绍大型地网接地电阻测试仪如何使用。

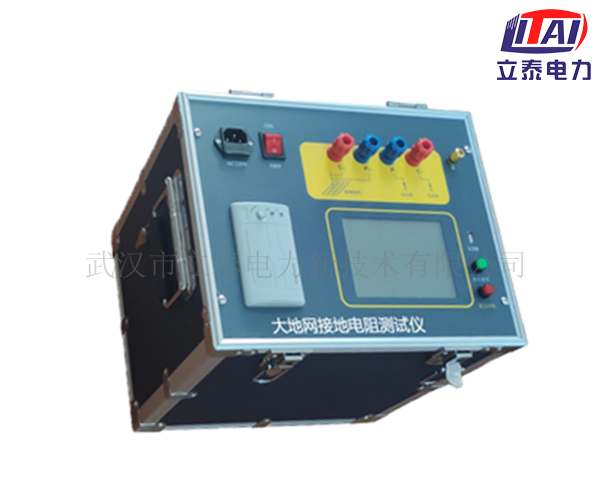

大地网接地电阻测量仪


  大型地网接地电阻测试仪采用了异频抗干扰技术,能够在强干扰环境下准确测量工频50Hz时的数据。测试电流最·大为50A,而且测试时不会引起接地装置电位过高。同时,大型地网接地电阻测试仪采用异频法测量,配合现代软硬件滤波技术,使具有较高的抗干扰性能,测试数据稳定可靠,无需停电即可测量。

  ②大地网接地电阻测量仪测量的工频等效性好,测试电流波形为正弦波,频率与工频仅相差5Hz。使用45Hz和55Hz两个频率进行测量。

  ③精·度高,其基本误差仅为0.005Ω,因此可用于接地阻抗小的大型地网的测量。

  ④功能强大。可测量相关标准规定的接地装置的所有特性参数,包括电流桩、电压桩、接地电阻、阶跃电压、接触电压等。

  综上所述,大地网接地电阻测量仪功能众多,是测量电阻的好选择,但大型地网接地电阻测试仪如何使用,首先检查万用表用于试验的电流线、电压线和接地线是否有断线现象,清除地桩的锈蚀,确认埋深是否在0.5米以上,同时检查测试线和地桩的连接是否导通,如果不导通,则重新连接。

  其次,电流测试线和电压测试线为规定的长度(电流测试线和电压测试线的长度比为1:0.618,电流测试线的长度为地网对角线的3~5倍),一端与设备平行发射,另一端分别与两个桩子连接。最后,将万用表的一端与电流线或电压线连接,另一端与网线连接,确认无误后,连接AC220V/50Hz的电源,通电开始测量,记录测试数据,关闭电源,断开连接后,

  测试过程方便快捷,功能强大,目前在国内处于领先水平,其良好的功能特性越来越受到用户的喜爱,越来越成为工厂测试电阻的不二之选。
