多倍频感应耐压测试仪为变压器感应耐压试验系统，机组输出频率为150 Hz,(如需200 Hz请注明)，电压0-800V（国内标准是800V,如果是1000V请注明），容量为30KVA（倍频机组最小容量，如需更大容量请说明）。如果被试品低压电压超过800V，试验需加升压变压器完成。

整个多倍频感应耐压测试仪由四大部分组成，组成现分详述如下：

1．倍频发电机组

1.1倍频发电机

型号：YR-315M-8绕线式倍频发电机

额定功率：30KVA

额定电压：800V

名义频率：150Hz

额定功率因素：cosφ=0.8滞后

相数：3ph

接法：三相四线

防护等级：IP21

绝缘等级：F

波形畸变率空载线电压波形≤5%

手动电压调节范围

工作制：S1连续工作

1.2电动机

型号：Y280M-4三相鼠笼式异步电动机

额定功率：15KW

额定电压：380V

额定频率：50Hz

极数：4P

同步转速：1500r/min(实际转速1470~1480r/min)

接法：△接法出6根线

防护等级：IP44

绝缘等级：F

工作制：S1连续工作

1.3机组

机组由同步发电机和三相鼠笼式异步电动机电动机通过联轴器联结,置于公共底坐上而组成，为同轴发电机组。

2控制台

型号：HZTC-30KVA

1、 输入电压：三相四线AC380V±10%    50Hz±5%

2、 输出电压：三相AC380V

3、 输出电流：75A

4、 倍频发电机输出电流显示（数字式）

5、 倍频发电机输出电压显示（数字式）

6、 倍频发电机输出频率显示（数字式）

7、设有调压器下限位保护、耐压计时

8、设有急停按钮、设有警铃、门连锁

9、具有励磁调压控制功能、耐压计时、过流保护功能

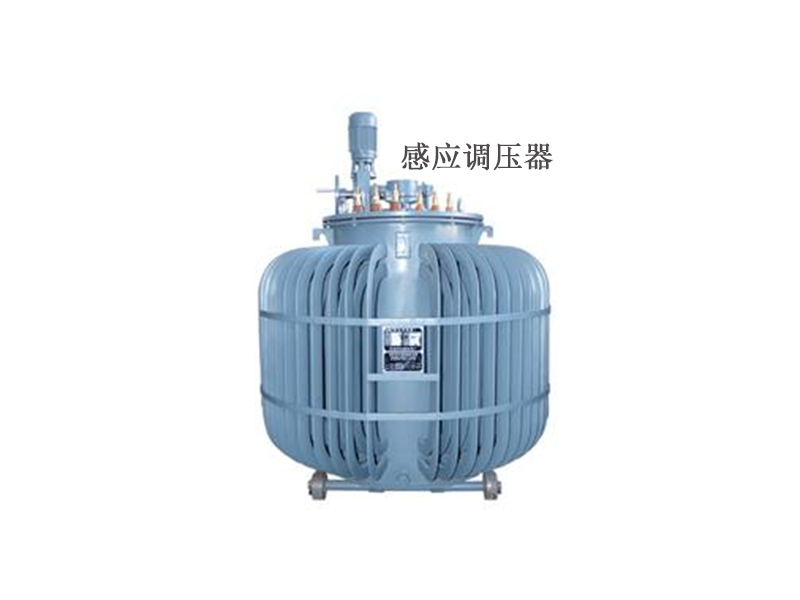

3.感应调压器

型号：TSA-30KVA

1、输入电压：三相AC380V±10%    50Hz±5%

2、输出电压：三相AC0~420V

3、输入电流：75A

4、输出电流：71A

多倍频感应耐压测试仪由四大部分组成

1、HZBP－30KVA/800V　倍频发电机组  一台

2、HZTC－30KVA 控制台  一台

3、TSA－30KVA  感应调压器  一台

4、附件：控制电缆 一套
