立泰电力生产的ZGS系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。
ZGS系列直流高压发生器采用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
1．技术条件
1）电源：AC220V±10%，50Hz±1%
2) 输出电压指示精度：<1级
3) 输出电流指示精度：<1级
4) 纹波系数：≤0.5%
5) 0.75倍输出电压指示精度：<1级，带锁存
2．使用条件
1) 相对湿度：25℃时不大于85%，无凝露
2) 工作方式：间断使用30分钟
3) 环境温度：- 10 ~ 40℃
4) 海拔高度：1500m以下
3．保护功能
1) 内部过压保护, 内部过流保护
2) 外部过压保护(保护电压可整定), 外部过流保护或击穿保护
3) 内部功率保护
4) 非零点启动保护
5) 定时声讯报警
型号 | 额定输出直流电压（kV） | 额定输出直流电流（mA） | 额定输出功率（W） | 过电压整定 范围 （kV） | 重量（kg） | 倍压箱高度（m） |
60 | 60 | 2 | 120 | 22KV-60KV | 16 | 0.5 |
60 | 5 | 300 | 0.5 | |||
60 | 10 | 600 | 0.5 | |||
120 | 120 | 2 | 240 | 42KV-120KV | 20 | 0.8 |
120 | 5 | 600 | 0.8 | |||
120 | 10 | 1200 | 0.8 | |||
200 | 200 | 2 | 400 |
72KV-200KV | 26 | 1.2 |
200 | 3 | 600 | 1.2 | |||
200 | 5 | 1000 | 1.2 | |||
300 | 300 | 2 | 600 | 100KV-300KV | 31 | 1.7 |
300 | 5 | 1500 | 1.7 | |||
300 | 10 | 3000 | 1.7 |
直流高压发生器电路图

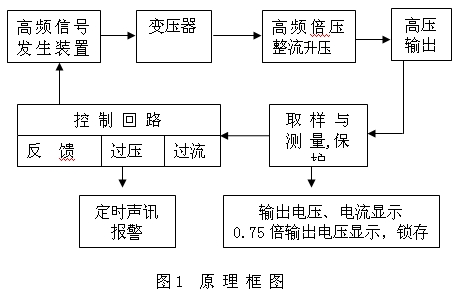

ZGS系列直流高压发生器应用最新电力电子技术，采用先进的PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能，其原理框图如图1所示。

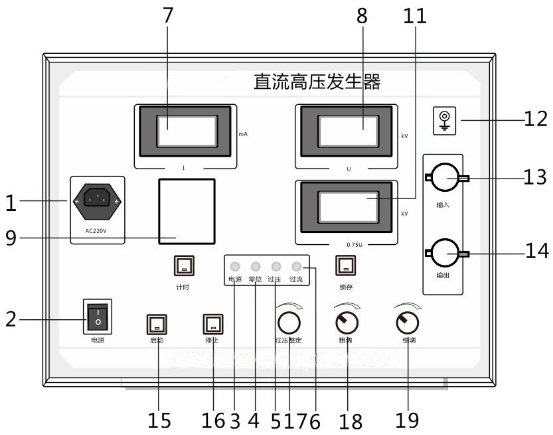

ZGS系列直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。
1. 电源插座 | 2. 电源开关 |
3.“电源”指示灯 | 4.“零位”指示灯 |
5.“过压”指示灯 | 6.“过流”指示灯 |
7. 电流显示表 | 8. 电压显示表 |
9. 时间继电器 | 10.定时开按键 |
11. 0.75倍电压显示表 | 12.接地接线柱 |
13. 信号输出插座 | 14.测量输入插座 |
15.“启动”按键 | 16.“停止”按键 |
17. 电压整定旋钮 | 18.电压粗调旋钮 |
19. 电压细调旋钮 |
