无线核相仪使用说明采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点,符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比,其主要优点是去掉了连接两个电网(电源)两端的引线,使用不受任何地形和设施构架的方式限制,提高了安全性。

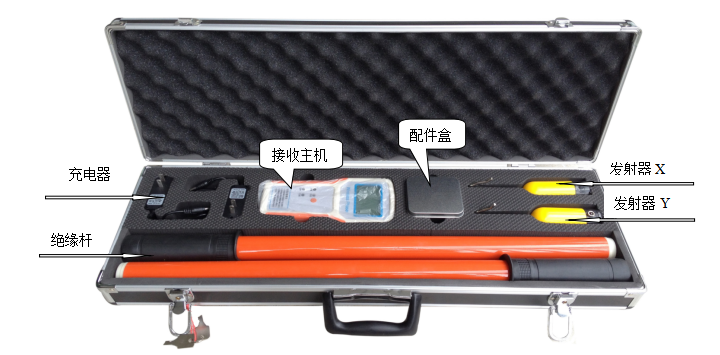

无线核相仪使用说明简介
(2)检查
(a)接收主机检查:长按“开/关机键”开机,屏幕显示正常,右上角显示电量。
异常处理:如果在使用时仪器死机,长按“开/关机键”不能正常关机,请将仪器背后的电池盖打开,按“K_Reset”复位键,仪器可复位至正常状态。
(b)发射器检查:

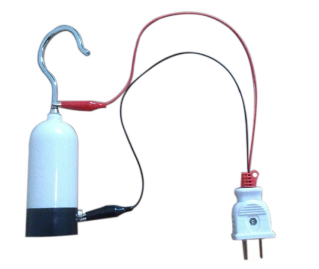

方法1:使用配置的测试线参照图(1)连接至220V市电,如果发射器蜂鸣,两指示灯交替闪烁,接收主机显示对应的波形和频率信息,则发射器正常;
注意:严禁使用导线替代测试线,否则无线核相仪会烧坏。(测试线内部有限流电阻)。

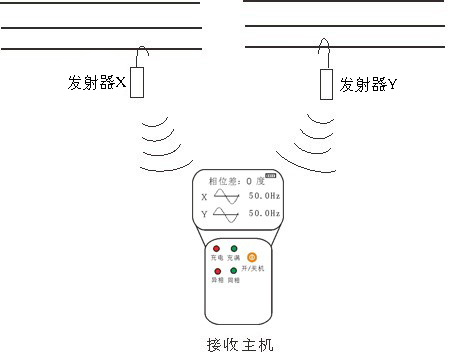

方法2:将发射器挂接到相应电压等级的带电线路上检验,如图(2)所示,如果发射器蜂鸣,两指示灯交替闪烁,接收主机显示对应的波形和频率信息,则发射器正常;

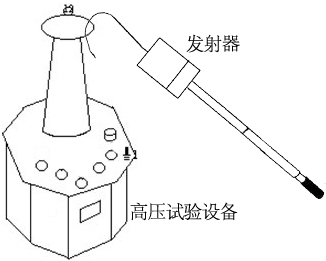

方法3:使用高压试验设备,模拟高压线路对仪器进行检验,如图(3)所示,如果发射器蜂鸣,两指示灯交替闪烁,接收主机显示对应的波形和频率信息,则发射器正常。
提示:如果不使用测试线,仪器的启动电压约为4KV;
使用测试线时,无线核相仪的启动电压约为5V。
(c)绝缘杆检查:
将伸缩绝缘杆拉伸至全长后进行规定的耐压试验。具体耐压电压可参照附录A。
提示:1)当耐压试验设备的最·高电压受限时,可以将绝缘杆拉伸至全长后,每单节进行相应的耐压试验;
2)绝缘杆最前端无内置导线,可以进行耐压试验。
(3)核相

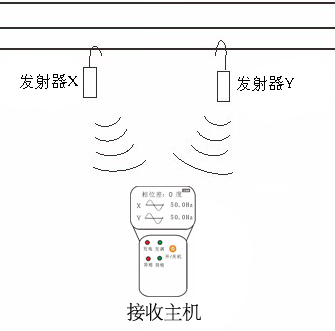

将两发射器分别挂接到两带电线路上,观看接收主机的测量结果(依照国家电网核相A级标准)。大于30度时为异相,“异相”指示灯亮,同时语音提示“异相请注意”;小于30度为同相,“同相”指示灯亮,同时语音提示“同相”。操作示意图如下。
补充: 1)如果测试电压为220V/380V,请使用测试线(测试线内部电阻,非直通导线)与发射器连接,再进行测量;
2)1KV~10KV的线路,如果因外绝缘层较厚而发射器不能自启动。可以旋开发射器的上盖,打开发射器开关,再进行测量。测量完毕后记得关闭发射器开关。
结果分析:
相位差值(度) | 相位差是否稳定 | 结果判断 | 补充说明 |
0~5 | 稳定 | 同相 | 两线路同频率, 等电压。 |
115~125 或235~245 | 稳定 | 异相 | 两线路同频率, 等电压。 |
0~360 | 不稳定,0~360度循环变化 | 两线路频率不相同 | 不能并网。 |
非0,120,240附近值 | 稳定 | 两线路电压不相同。 | 两线路频率相同,不能并网。 |
无线核相仪使用说明维护保养
1、长期不使用时请充满电后再存放;
2、无线核相仪不宜存放在潮湿、高温、多尘的环境中;
3、绝缘杆首次使用前应做耐压试验,且每年进行一次耐压试验。
