多倍频感应耐压试验装置的使用操作方法和注意事项

2021-06-16 16:26:32


多倍频感应耐压试验装置对于电力变压器、电压互感器等被试品,除了要对全绝缘变压器的主绝缘进行外施工频高压试验外,而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。

多倍频感应耐压试验装置用于检测变压器、互感器绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验,是考验绕组是否符合要求的一个重要项目。多倍频感应耐压试验装置是在工频电网中利用硅钢片铁心的磁化曲线饱和特性,在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型测试设备。

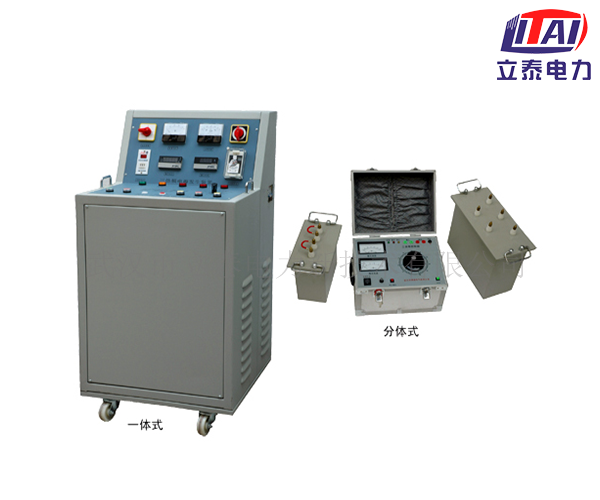

多倍频感应耐压试验装置


多倍频感应耐压试验装置使用操作方法

1.按原理接好工作线路,注意发生器外壳、控制箱外壳及公共地线必须良好接地,不允许随意扎在自来水管道上,否则将危及人身与设备的安全。

2.按照被试品正常感应耐压所需的电流等级,耐压时间。选设定好过流整定器、定时报警器的动作值。

3.准备完毕,检查线路无误后,可合上发生器总电源开关,电源指示灯亮。

4.按下起动按钮,绿色指示灯亮,这时按顺时针速度均匀缓慢地旋动调压器手柄,电压逐步上升,并密切注意电压表的指示及试品情况,直至调到所需试验电压为止。

5.要测试产品的耐压试验时间,可拨动定时器所需定时时间,即在规定的时间里测试产品耐压,然后主回路自动断电,此时将调压器手柄回零,按下停止按钮,切断总电源开关。

多倍频感应耐压试验装置注意事项:

1.开箱时,应检查设备的完好与否及主回路,控制回路的绝缘情况,其电阻不得低于0.5MΩ。

2.使用前应检查各连接处接头是否松动,特别是调压器碳刷的接触应良好。

3.长期不用时应存放在干燥、无腐蚀气体的场所。

多倍频感应耐压试验装置可配套提供连同控制设备及机箱在内的成套产品,是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器:串级式高压电压互感器进行倍频感应高压试验的基本设备之一,也可对各种低压电子、仪表电源变压器,电感线圈电器线圈进行倍频倍压试验,同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。

多倍频感应耐压试验装置是在工频电网中利用硅钢片铁心的磁化曲线饱和特性,在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型测试设备。多倍频感应耐压试验装置是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器,也可对各种低压电子、仪表电源变压器,电感线圈电器线圈进行倍频倍压试验,同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。
